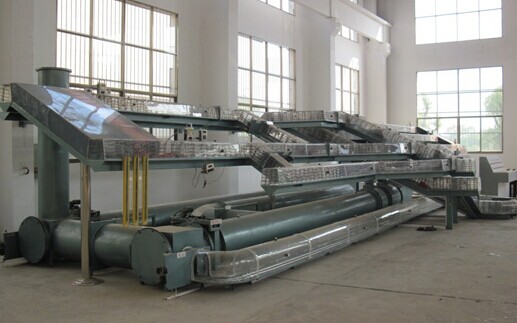

JG-MFTF01 型 現代化綜合仿真通風安全系統實驗裝置
“ JG-MFTF01 型 現代化綜合仿真通風安全系統實驗裝置”是對礦井通風系統的真實形象模擬，集直觀教學，技校、中專、職業技術學院、普通高校相關課程實驗教學科研于一體，在國內目前是獨一無二的。
實驗系統主要結構有：主井、副井、刀把式井底車場，水平運輸大巷運輸上山、軌道上山、專用回風上山，一個普通綜采工作面（上、下巷）一個對拉綜采工作面（上、中、下巷）一個掘進工作面，一條總回風巷。
該“礦山通風安全仿真實驗系統”是計算機技術，通風技術，多媒體技術、自動控制技術的有機結合，實現了整個系統的自動化，數字化、多功能化，該裝置由安全監測系統可視化系統，通風安全保障系統等組成，礦井安全監測系統是我院自行開發研制的，是礦山安全生產中一種先進的安全技術裝備，本裝置可實現巷道風速（風量）溫度、濕度，點壓力及有毒有害氣體濃度的實時監測，可視化系統是在裝置中的各個主要地點、設置自動圖像采集系統，實現主要生產地點的工作狀況在模擬地面控制調度室中動態圖像顯示，通風保障系統是根據監測系統傳遞的有關數據通過調節主要通風機轉速大小，礦井風門的開啟，調節風窗的開啟程度、實現礦井風量自動按需調節，在礦井災變時能夠根據需要進行井巷中風流調度與控制。此外，還有一個較獨立的火災變流實驗系統，主要來研究火災時可燃物燃燒及高溫?zé)熈髟谙锏乐挟a(chǎn)生的大風壓及不同溫度、不同風速、不同巷道，傾角等因素對風流穩定性的影響及風流逆轉和防治技術。
一、該系統主要進行的科學研究是
1 ．礦井通風安全信息與保障系統的研究
2 ．礦井災變時風流穩定性研究
3 ．可控循環風理論與應用研究
4 ．安全監測系統的研制開發
二、根據教學大綱，可進行的實驗
1 ．模擬礦井通風系統工作狀態
2 ．進行風量風速測定，風速分布，點壓力測定，管道阻力系統數測定，局部風阻測定
3 ．進行礦井通風系統中風量分配及角聯網路特性測定
4 ．進行礦井通風系統中阻力測定實驗
5 ．進行礦井主要通風機性能測定實驗
6 ．進行礦井通風網絡計算機解網結果驗證
7 ．進行礦井瓦斯及有毒有害氣體測定實驗
8 ．進行《通風安全學》《礦井監測與監控》等課程的觀察教學
9 ．進行礦井反風演示實驗
10 ．進行礦井和回采工作面通風方式演示實驗
11 ．進行風流逆轉模擬實驗
12. 可進行礦井通風觀摩技能實習。
規 格：（ 16 — 22 ） m × 5.6m × 2.5m
|
