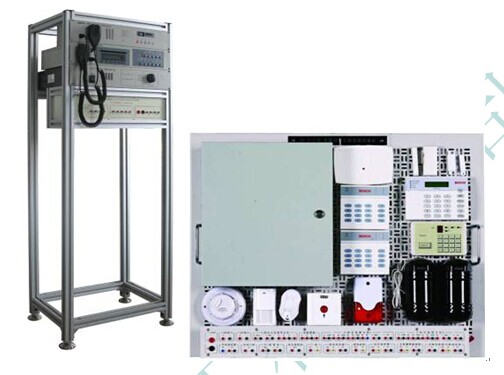

JG-NLY02A 型 智能樓宇入侵安防報警系統
一、系統概述
該 樓宇智能系統實驗?zāi)K 系統結合了當前安防市場中防盜的最新技術，采用BOSCH 安防報警系統，具有有線報警、無線報警和系統布撤防功能，系統成熟穩定，實訓內容豐富。該系統還包含了電話撥號器和聲光報警器兩種聯動設備，為實訓教學和研究防盜報警技術提供了良好的教學與研究平臺。
二、系統特點
1. 該系統結合了當前安防市場中防盜的最新技術，采用世界著名安防報警系統；
2. 報警系統采用有線報警及無線報警兩種方式；
3. 該系統包含了各種類型的報警探測器、還有 911 報警器等聯動設備；
4. 上位機軟件可實現一定的布撤防功能，實現分組管理。
三、主要配置和參數
NO. |
器材名稱 |
型號 |
數量 |
說明 |
1 |
八防區大型報警主機 |
DS7400xi-CHI |
1 只 |
LIGONG |
2 |
液晶鍵盤 |
DS7447i |
1 只 |
在 DS7400xi 系統中使用 |
3 |
多路總線驅動器 |
DS7430 |
1 只 |
放在 DS7400xi 主機內 |
4 |
RS232 打印機接口模塊 |
DS7412 |
1 只 |
放在 DS7400xi 主機內 |
5 |
六防區報警主機 |
DS6MX |
2 只 |
帶地址碼可獨立使用或與 DS7400xi 配用 |
6 |
紅外對射探測器 |
DS422i-CHI |
1 對 |
雙束 室外 30 米 室內 90 米 |
7 |
紅外探測器 |
DS820iT-CHI |
1 只 |
6.1 米 ×6.1 米 |
8 |
無線接收器 |
RF3212E |
1 只 |
LIGONG |
9 |
無線單防區模塊 |
RF3401E |
1 只 |
配門磁 |
10 |
911 報警器 |
Tiger911 |
1 只 |
|
11 |
門磁 |
HO-03 |
1 對 |
國產 |
12 |
大按鈕 |
HO-01B |
1 只 |
國產 |
13 |
聲光報警器 |
HC-103 |
1 只 |
國產 |
14 |
幕簾探測器 |
LH-912E( Ⅲ ) |
1 只 |
朗恩 |
15 |
光電感煙探測器 |
LH-94( Ⅱ ) |
1 只 |
朗恩 |
主要配置參數
1. 大型報警主機
大型報警主機采用德國 BOSCH( 博世 ) 公司的產品。它廣泛應用于小區住宅及周界報警系統、大樓安保系統、以及工廠、學校、倉庫等各類大型安保系統�？蓪崿F(xiàn)計算機管理，并方便地與其它系統集成。
(1) 自帶 8 個防區，以兩芯總線方式可擴展 240 個防區，共 248 個防區；
(2) 有 200 組個人操作密碼， 30 種可編程防區功能；
(3) 可選擇多種防區擴展模塊，如主防區鍵盤 DS6MX 等；
(4) 可實現與計算機的直接連接；
(5) 可實現鍵盤編程或遠程遙控編程；
(6) 可接 15 個鍵盤，分為 8 個獨立分區，可分別獨立布防 / 撤防
2. 小型報警主機
(1) 具有六防區擴展功能，具有防拆功能
(2) 工作溫度： -20 ℃ ～ +50 ℃
(3) 防區響應時間： 500mS
3. 探測器
具有 6 種有線探測器：紅外對射探測器、幕簾探測器、紅外探測器、感煙探測器、門磁、緊急按鈕和 1 種無線探測器。
4. 報警器
具有 2 類報警器：電話報警器、聲光報警器。
5. 監控軟件
配備安防監控軟件 , 可以實現對大型報警主機的信息管理和報警控制。
四、實訓內容
1 、系統設備接線實訓
2 、有線防盜報警單元實訓
3 、無線防盜報警單元實訓
4 、防盜報警軟件操作
5 、系統布防撤防處理實訓
6 、系統故障檢測與處理實訓
|
