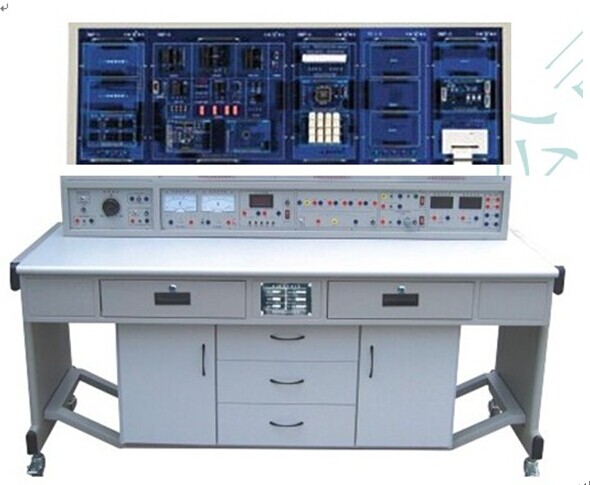

JG-YXN01 型 虛擬儀器儀表網絡型電工實驗臺

  一、概   述

     隨著科學技術的發展，虛擬技術將得到越來越廣泛地應用，“虛擬儀器儀表網絡型電工實驗臺”。該實驗裝置保留了我們傳統實驗裝置的許多優點，如全方位的人身安全保護（電壓型漏電保護、電流型漏電保護、過流保護等），儀器、儀表的自我保護等。采用虛擬儀器儀表與常規儀表相結合的設計思想，使學生在運用最新技術的同時，又掌握了常規儀表的使用。此外，結合目前實驗設備的發展趨勢，該裝置還實現了聯網通信（局域網通信）的功能。各實驗單元以驗證性、設計性、綜合性相結合，最大限度地提高了學生的動手能力。實驗箱可放在臺面上進行實驗，面板采用有機玻璃或敷銅板（可選擇），線路清晰，布線合理。

二、技術性能

輸入電源：三相四線（或三相五線） 380V ± 10% 50Hz

工作環境：溫度 -10 ℃～ +40 ℃　相對濕度＜ 85% （ 25 ℃）　海拔＜ 4000m

裝機容量：＜ 1.5kVA

重　　量： 150kg

外形尺寸： 173cm × 73cm × 110cm

三、裝置的配備

     本實驗裝置主要是由電源控制屏、實驗桌、實驗箱等組成。

（一） XD01 電源、儀表控制屏

     控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板技術），為實驗提供交流電源、虛擬儀器儀表及常規儀表等，具體功能如下：

控制及交流部分

(1)  三相 0 ～ 450V 及單相 0 ～ 250V 連續可調交流電源，配備 1 臺三相同軸聯動調壓器，規格為 1.5kVA/0 ～ 450V ，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點�？烧{(diào)交流電源輸出設有過流保護，當相間、線間有過電流或直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只鏡面指針式交流電壓表，通過切換開關可分別指示出三相電網電壓和三相調壓的輸出電壓值。
(2)  設有定時器兼報警記錄儀，平時作為時鐘使用，具有設定實驗時間、定時報警、查詢報警、切斷電源等功能；還可以自動記錄漏電告警、過流告警及儀表超量程告警的總次數。
(3)  提供電度表一只，規格為 220V 、 3/6A ，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便。
(4)  提供鐵芯變壓器 1 只，規格為 50VA ， 36V/220V ，原、副邊設有電流插座和保險絲，方便測試并能可靠地保護變壓不損壞。
(5)  設有實驗用 220V 、 30W 的日光燈燈管一支，將燈管燈絲的四個頭經過快速保險絲引出供實驗使用，可防止燈絲損壞。

        另外，還提供信號插座一只。

（二）常規儀表面板

(1)  真有效值交流數字電壓表一只

     進行真有效值測量，測量范圍 0 ～ 500V ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯。

(2)  真有效值交流數字電流表一只

     進行真有效值測量，測量范圍 0 ～ 5A ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯，具有超量程報警、指示及切斷總電源等功能。

(3)  真有效值交流毫伏表一只

     能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍 0.2mV ～ 600V （有效值），測試基本精度達到± 1% ，量程分 200mV 、 2V 、 20V 、 200V 、 600V 五檔，直鍵開關切換，三位半數字顯示，每檔均有超量程告警、指示及切斷總電源的功能。

(4)  智能交流功率表（多功能）一只

     由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話、智能顯示控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 變換，采用專用的 DSP 計算有功功率、無功功率。單相功率及三相功率 P1 、 P2 測量，精度為 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質等；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢。

(5)  直流數字電壓表一只

     測量范圍為 0 ～ 200V ，量程分 200mV 、 2V 、 20V 、 200V 四檔，直鍵開關切換，三位半數字顯示，輸入阻抗為 10M Ω，精度為 0.5 級，具有超量程報警、切斷總電源等功能。

(6)  直流數字毫安表一只

     測量范圍為 0 ～ 2000mA ，量程分 2mA 、 20mA 、 200mA 、 2000mA 四檔，直鍵開關切換，三位半數字顯示，精度為 0.5 級，具有超量程報警、指示及切斷總電源功能。

（三）虛擬儀器儀表面板

(1)  虛擬儀表的硬件部分采用高精度的交、直流傳感器，把高壓電與計算機完全隔離，確保實驗學生和計算機的安全。本實驗臺提供 14 塊測量?jī)x表。具體如下：

    直流電壓表 1 只：測量范圍 0 ～ 50V ，精度 1.0 級

    直流電壓表 1 只：測量范圍 0 ～ 300V ，精度 1.0 級

    直流毫安表 1 只：測量范圍 0 ～ 200mA ，精度 1.0 級

    直流毫安表 1 只：測量范圍 0 ～ 2000mA ，精度 1.0 級

    交流毫伏表 2 只：測量范圍 0 ～ 200V ，頻率 0 ～ 2MHz ，精度 1.0 級

    交流電壓表 3 只：測量范圍 0 ～ 500V ，精度 1.0 級

    交流電流表 3 只：測量范圍 0 ～ 5A ，精度 1.0 級

    交流功率表 2 只：電壓范圍 0 ～ 500V ，電流范圍 0 ～ 5A ，可測量負載的有功功率、無功功率、功率因數及負載的性質等，并能顯示電壓與電流的相位關系圖，精度 1.0 級。

(2)  虛擬示波器和虛擬信號源

     虛擬儀器由兩個外圍設備組成，包括數字存儲示波器、任意波形發生器、頻譜分析儀、波形數據記錄儀、頻率特性分儀五種功能。通過打印機接口與計算機相連，軟件操作界面為中文界面。

（四）數字存儲示波器（儀器一）：

  模擬輸入： 2 通道， 1 個外觸發通道

  模擬帶寬： 0Hz ～ 50MHz( ± 3dB)

  輸入阻抗： 1M Ω //30pF

  輸入耦合： DC 、 AC 和 GND

  最大輸入電壓： 100V(AC+DC)

  采樣頻率：實時采樣： 1.25kHz ～ 50MHz ，重復采樣： 1GHz

任意波形發生器（儀器二）：

  頻率范圍： 0.01Hz ～ 1MHz

 TTL 電平同步輸出

  標準波形：正弦波、方波、三角波

  預置的各類函數波形庫，包括正弦函數、噪音、掃頻及其它 21 種波形

  用戶可用完整的波形編輯器建立自己的波形

  振幅范圍： 100mVP-P to 10VP-P  （ 600 Ω負載）

  振幅分辨率：滿刻度分辨率 0.4%

  偏移： 0  到  -5V 或 +5V 最大。 ( 滿刻度分辨率 0.4%)

  最大采樣速率： 32MHz

  輸出阻抗： 50 Ω

（五）直流電源

      (1)  提供 0 ～ 500mA 連續可調恒流源一組，分三檔可調，調節精度 1 ‰，負載穩定度≤ 5 × 10-4 ，額定變化率≤ 5 × 10-4 ，配有數顯直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
      (2)  提供兩路 0.0 ～ 30V/1A 可調穩壓電源，從 0V 起調，配有數顯直流電壓表指示輸出電壓，具有截止型短路軟保護和自動恢復功能。
      (3)  提供四路固定直流電源輸出：± 12V 、± 5V ，每路均具有短路、過流保護和自動恢復功能。

（六） XD02 實驗桌

      實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造形美觀大方。桌子左右各設有兩個抽屜 ( 帶鎖 ) 。桌面下的柜箱可用于放置實驗箱、工具及資料等。實驗桌還設有四個輪子和四個固定調節機構，便于移動和固定，有利于實驗室的布局及調整。

三、虛擬儀器儀表局域網軟件介紹詳見“附錄一：實驗室網絡管理系統”中軟件功能。

四、實驗組件

     （一）實驗箱

HE-11  電路基礎實驗（一）

        完成電表改裝實驗（配帶鏡面指針式精密毫安表一只），伏安特性實驗，最大功率傳輸條件測定實驗，電壓源與電流源的等效變換實驗及相關器件。

HE-11A  電路基礎實驗（一）

        完成電流表、電壓表的設計及量程擴展實驗，指針式歐姆表的設計及測試實驗（配 MF47 表頭一只及相關器件），已知和未知電阻元件伏安特性的測繪實驗。

HE-12  電路基礎實驗（二）

        完成疊加原理、基爾霍夫定律（判斷性實驗）、戴維南定理、諾頓定理及雙口網絡、互易定理實驗。

HE-13  電路基礎實驗（三）

        完成受控源、回轉器、負阻抗變換器實驗，圖形采用標準網絡符號。

HE-13A  電路基礎實驗（三）

        提供兩路運算放大器及相關器件，學生動手組裝搭接電路完成受控源、回轉器、負阻抗變換器實驗。

HE-14  電路基礎實驗（四）

        完成一階、二階動態電路，電路狀態軌跡的觀測實驗。

HE-14A  電路基礎實驗（四）

        完成一階、二階動態電路，等效網絡變換原理實驗。

HE-15  電路基礎實驗（五）

        完成 R 、 L 、 C 串聯諧振， RC 串、并聯選頻網絡， RC 雙 T 網絡實驗。

HE-16  交流電路實驗（一）　

        完成正弦穩態交流電路相量的研究（日光燈功率因數提高實驗），黑匣子實驗（ R 、 L 、 C 元件特性及參數測定）。

HE-17  交流電路實驗（二）

        完成三相電路（每相三只燈泡并聯）實驗。

HE-17A  交流電路實驗（二）

       完成三相電路（每相兩只燈泡串、并聯）實驗。

HE-18A  三值電壓表

       完成周期性電壓信號的峰值、平均值和有效值的測量實驗。

HE-19  元件箱

       提供實驗所需的電阻、電容、電感、電位器、十進制可調電阻等實驗器件。

HE-20  三相電容箱

       提供三相高壓電容，每相容值為 0.47μF 、 1μF 、 2.2μF 、 4.7μF ，耐壓值均為 500V 。

HE-21  鐵芯變壓器、互感 / 電度表實驗

       鐵芯變壓器一只（ 50VA 、 36V/220V ），原、副邊均設有保險絲及電流插座，測試方便并能可靠保護防止變壓器損壞；互感線圈一組，實驗時臨時掛上，兩個空心線圈 L1  、 L2  裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為 220V 、 3/6A ，固定在電度表支架上，實驗時臨時放在實驗箱上，其電源線、負載線均已接在電度表接線架的接線柱上。

HE-31  數電、模電實驗

       提供低壓交流電源（ 0V 、 6V 、 10V 、 14V 抽頭各一路及中心抽頭 17V 兩路）、四位十進制譯碼顯示器、 8 位邏輯電平開關、 8 位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為 0.5Hz ～ 300kHz 連續可調的計數脈沖源各一路）、振蕩線圈、三極管、按鍵、整流橋堆、穩壓塊、功率電阻、可控硅、單結晶體管、信號燈及電位器等。另外，還設有一些高可靠圓腳集成電路插座（ 8P 2 只、 14P 3 只、 16P 4 只、 28P 1 只、 40P 1 只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗箱配有單管 / 負反饋兩級放大器、射極跟隨器、 RC 串并聯選頻網絡、差動放大器及低頻 OTL 功率放大器共五塊固定線路實驗板�？刹捎霉潭ň�路或分立元件靈活組合相應的實驗，既有利于提高學生的動手能力，又能保障實驗項目的順利完成。

HE-32  數字電路實驗

       提供脈沖信號源（正、負輸出單次脈沖和頻率為 0.5Hz ～ 300kHz 連續可調的計數脈沖源各一路）、三態邏輯測試筆（高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或電平處于不高不低的電平值時黃色發光管亮）、電平指示（ 8 位紅色 LED ）、邏輯開關（ 8 位紅色 LED ）、四位十進制譯碼顯示器、撥碼開關（四位可逆十進制撥碼開關）、高可靠圓腳集成塊插座（ 8P 、 14P 、 16P 、 20P 、 28P 及 40P 各若干個）、可靠的鍍銀長紫銅管及固定器件（ 10k Ω多圈電位器 1 只、 100k Ω電位器 1 只、按鈕開關 2 只）等。

HE-33  模擬電路實驗

       提供低壓交流電源（ 0V 、 6V 、 10V 、 14V 抽頭一路及中心抽頭 17V 兩路）、指針式直流毫安表（量程 1mA ，內阻 100 Ω）、高可靠圓腳集成塊插座（ 8P 2 只、 14P 1 只， 40P 1 只）、鍍銀長紫銅管（供插電阻、電容、三極管等）及固定元器件（三端穩壓塊、電容器、信號燈、喇叭、場效應管、三極管、可控硅、整流橋堆、振蕩線圈、功率電阻及電位器等），實驗箱配有單管 / 負反饋兩級放大器、射極跟隨器、 RC 串并聯選頻網絡、差動放大器及低頻 OTL 功率放大器共五塊固定線路實驗板．可采用固定線路或分立元件靈活組合相應的實驗，既有利于提高學生的動手能力，又能保障實驗項目的順利完成。

HE-51  繼電接觸控制（一）

       提供交流接觸器（線圈電壓為 220V ）、熱繼電器及模擬燈泡各一只，帶燈按鈕三只（黃、綠、紅各一只）。

HE-52  繼電接觸控制（二）

       提供交流接觸器（線圈電壓 220V ）兩只、時間繼電器（通電延時，線圈電壓 220V ）一個，以及能耗制動電源變壓器、整流二極管、電阻等。

WDJ24 三相鼠籠電機（△ /Y 220V/380V ）

       電機的三個繞組均已引出，接線方便。

WDJ26 三相鼠籠電機（△ 380V ）

       電機的三個繞組均已引出，接線方便。

實驗連接線：根據不同實驗項目的特點，配備兩種不同規格的實驗連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，從而大大提高了實驗的安全及合理性。
