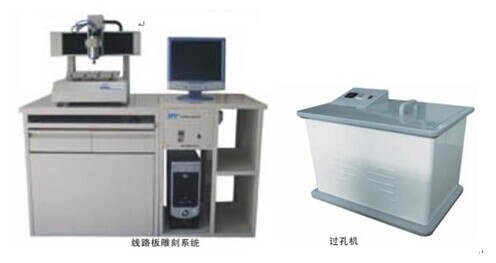

JGSBG-1 環保型 PCB 制板工藝系統
一、系統特點
是 PCB 設計及驗證設計快速制板的研發利器， PC 控制完成全自動鉆孔替代人工操作； PCB 雕刻、局部雕刻、鉆擴孔、切割一次完成，雕刻制板解決了化學污染環境的優點，減少了使用轉印紙、感光紙等工藝的麻煩；采用 USB 接口通信，速率快，軟件操作簡單。
二、雕刻機結構及技術參數
傳動機構 XYZ 均采用直線導軌，滑塊預緊裝置，保證滑塊無間隙；機器整體結構采用鑄鐵件，整體銑平，導軌支撐面平整、穩定； XYZ 軸均采用德國原裝進口滾珠絲桿，運動平穩，雕刻精度高、整體震動小。
強大的軟件設計功能，通過 PROTEL 繪制圖形后轉換成 Gerber 文件導入雕刻機軟件系統，該系統具有原點設定、返回原點、雙面板定位孔沖定、線路隔離、鏤空、隔邊、斷點續刀、局部雕刻及鉆孔識別孔徑大小及選擇刀具、鉆頭等識別功能。
主要技術參數：
規格型號 |
SB-3020 |
鉆孔深度 |
0.02 ～ 3mm |
最大工作面積 |
320mm × 320mm |
鉆孔孔徑 |
≥ 0.4mm |
加工面數 |
單 / 雙面 |
鉆孔速度 |
100 孔 / 分鐘 |
驅動方式 |
步進電機 |
直線導軌 |
工業級線形方滑軌 |
主軸電機 |
60000rpm 變頻電機 |
傳動方式 |
滾珠絲桿 |
最大移動速度 |
4.8m/min |
控制方式 |
ARM |
最小線寬 |
4mil （ 0.1016mm ） |
通信方式 |
RS-232/USB |
最小線距 |
6mil （ 0.1524mm ） |
安全性能 |
硬件限位保護，超限自停 |
分辨率 |
0.003125mm |
防塵罩 |
標配 |
三、雙面板過孔機
技術參數：
最大孔化板面 |
340*340mm |
陽極銅板 |
180*100*2mm(2 套 ) |
最小孔徑精度 |
0.5mm |
電源 |
220V/50-60HZ |
最大厚徑比 |
2.5 ： 1 |
外形尺寸 |
350*270*490mm |
工作電流 |
0-3A 可調 |
重量 |
45Kg |
四、全套系統推薦配置：
名 稱 |
規格型號 |
數量 |
備 注 |
電腦 |
|
1 臺 |
自備 |
線路板裁板機 |
SB-CBJ |
1 臺 |
|
線路板雕刻機 |
SB-3020 |
1 臺 |
|
PCB 教學掛圖 |
SB-TP |
1 套 |
1 、尺寸： 1200*800mm ，彩色噴繪；
2 、塑框鑲邊，內容介紹制板設計工藝及制作流程。 |
PCB 仿真教學軟件 |
SB-JC |
1 套 |
用于 PCB 教學用視頻資源 CD |
配套耗材 |
單面敷銅板 |
8mm*12mm |
50 片 |
|
雙面敷銅板 |
30mm*30mm |
25 片 |
|
雕刻刀 |
|
10 根 |
|
鉆頭 |
|
10 支 |
|
化學沉銅液 |
|
1 桶 |
|
雙面板導電膠 |
|
1 瓶 |
|
附注：實際增減設備數量，根據實際需求。 |
|
