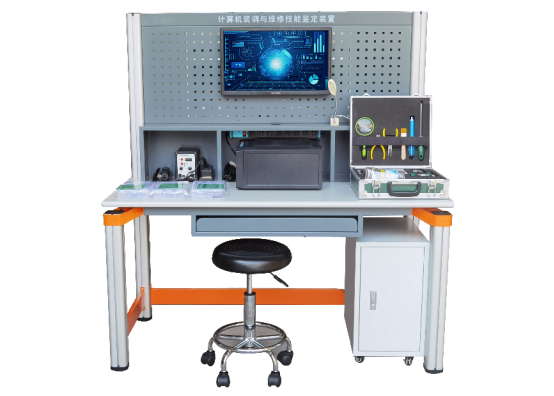

JSJ-022A 計算機裝調與維修技能鑒定裝置
一、技術參數：
1. 長 1250mm ，寬 650mm ，高 1695mm ；立式落地安裝。
2. 工作電壓： AC220V ; 5% ;50 ; 1Hz
3. 整機功率： 1.0KVA
二、設備構成：
1 、產品尺寸：長 1400mm ，寬 650mm ，高 1500mm ；立式落地安裝。
2 、實訓桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行 DIY 組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸： 70 × 70mm ，四面帶槽，槽寬約 8mm ，端部配套塑料堵頭。桌面采用 25mmE1 級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于 300kg 。中間設計有組合式鍵盤抽屜，可放置鼠標、鍵盤，方便操作。
實訓桌后面二支截面尺寸 70 × 70mm 桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與實訓屏、儀器架、電源控制箱組成一個完整的實訓屏。
3 、操作臺底部預留三個模組位，中間安裝有雙斷安全防雷電源開關保護裝置，左右位置用于放置工具等。各模組位直接設有穿線孔。
4 、操作臺底部按照工具掛板結構設計，配置顯示器固定裝置，能夠調整顯示器高度和傾角，方便學生實訓操作。也可以方便掛裝各種實操工具和實訓導線。
5 、配有電腦主機存放柜一個，鋼制結構，表面噴塑處理，底部帶有萬向腳輪，方便移動。
三、產品功能：
1 、配置;雙斷安全防雷電源開關保護裝置; 1 套，符合國家 CCC 認證標準，安全電源主要提供 8 組 220V 交流電源插座接口、漏電保護器、 360 可旋轉固定架。按鍵開關帶電源指示燈供電指示，分隔式電極設計，火零地分割至安全距離，避免交叉引發短路；雙斷安全開關設計，一鍵雙斷，拒絕線路交叉帶來的安全隱患，真正實現安全可靠。
2 、能夠進行電腦主機拆機實訓。
3 、能夠進行電腦主機配件識別的實訓。
4 、能夠進行電腦主機配件安裝的實訓。
5 、能夠進行電腦硬件測試的實訓。
6 、能夠進行電腦軟件測試的實訓。
7 、能夠進行電腦維護的實訓。
8 、能夠進行電腦操作系統安裝的實訓。
9 、能夠進行電腦系統維護的實訓。
四、器材配置
1. 配置常快速設置故障的專門計算機主板 1 塊
2. 配置全模組 ATX 開關電源及加長線束 1 套
3. 計算機故障診斷治具盒 1 套
4. 計算機故障自動測試軟件 1 套
5. 維修級計算機配套硬件 1 套
6. 常用計算機維修工具 1 套
7. 教學電路主板焊接與維修訓練套件
（ 1 ）初級工電子焊接訓練套件盒：
（ 2 ）中級工電子焊接訓練套件盒：
（ 3 ）高級工電子焊接訓練套件盒：
8. 計算機裝維工具箱
|
