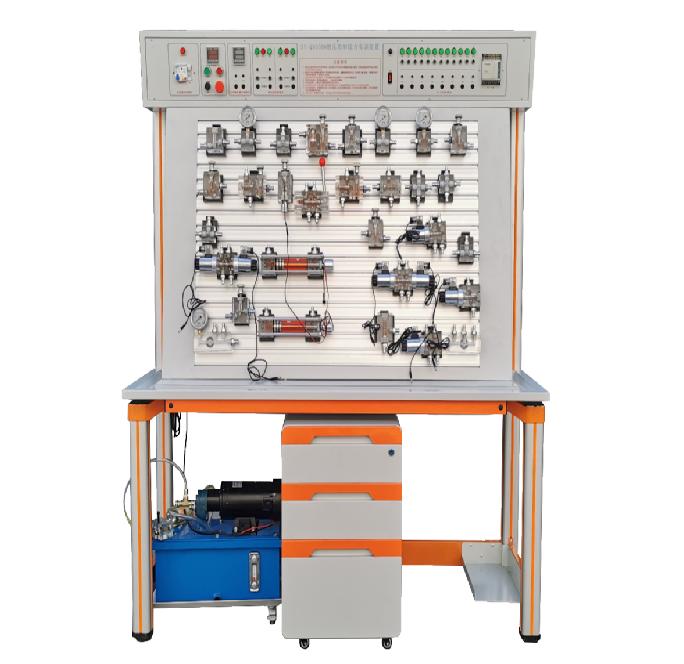

JG-QD3500 液壓控制綜合實訓裝置
一、概述
該實驗臺所有的透明液壓元件均采用進口透明有機玻璃材料應現代加工工藝制作而成，可清晰直觀的觀察和了解到液壓元件的內部結構原理及液壓傳動回路的工作過程。
該系統既可對單個液壓元件的結構、工作原理及性能進行教學，也可以對常見基本回路的實驗演示學習，同時也可以進行液壓系統的課程設計和畢業設計。
二、實驗臺主要組成
實驗臺由實驗臺架、液壓泵站、常用液壓元件、主機箱等等幾部分組成。
1. 實驗臺架：
實驗臺架規格為 1600 （長） *700 （寬） *1760 （高），實驗臺架主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂、表面靜電噴涂工藝，安裝方便、快捷，用戶可自行 DIY 組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸： 70 × 70mm ，四面帶槽，槽寬約 8mm ，端部配套模具成型塑料堵頭。桌面采用 25mmE1 級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于 200kg 。配備儲存柜，存放實訓掛箱等，儲存柜底部 4 只高強度萬向可制動 PU 腳輪，方便移動。實驗臺架整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上側面三角形斜面鈑金框架及帶 T 槽鋁合金操作面板組成實訓操作屏，實訓時固定氣動控制模塊等，實驗臺架頂部安裝實驗主機箱，主機箱提供實驗時的時間繼電器、可編程控制器、控制按鈕、接近開關、直流電源等。
2. 主機箱：
① 安全保護：外部電源經漏電開關與熔斷器輸入，經實驗臺供電。
② 泵站有裝有急停按鈕及啟動停止按鈕，確保泵站工作安全，裝有數顯轉速表與轉速控制器。
③ 時間繼電器模塊：提供一組數顯 0-999S 時間繼電器，根據實驗需要設定常開常閉時間。
④ 繼電器控制模塊：提供二路繼電器控制模組。
⑤ 可編程序控制器 (PLC) ：三菱 FXS20MR 系列， I/O 口 20 點，繼電器輸出形式，電源電壓： AC 220V/50Hz, 控制電壓為 DC24V ，設有手動，自動，順序等控制功能 .
3 、液壓泵站
系統額定工作壓力： 0.8 Mpa ，最大可至 1.5Mpa 。
（ 1 ）電機—泵裝置（臺）
泵可選擇齒輪泵、擺線泵、葉片泵等任一種。電機：直流電機，從零開始無級調速。功率 350W ，直流調速器調速。內置于實驗臺內，離液壓臺 1.5m 遠處噪聲≤ 48dB.
（ 2 ）油箱：公稱容積 25L ；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
三、技術性能
1 、輸入電源：單相三線制～ 220V ± 10% 50Hz
2 、溫度： -5 ℃～ +40 ℃，相對濕度＜ 85%
3 、裝置容量：＜ 1.5KVA
4 、外形尺寸： 1600mm × 700mm × 1760mm
|
