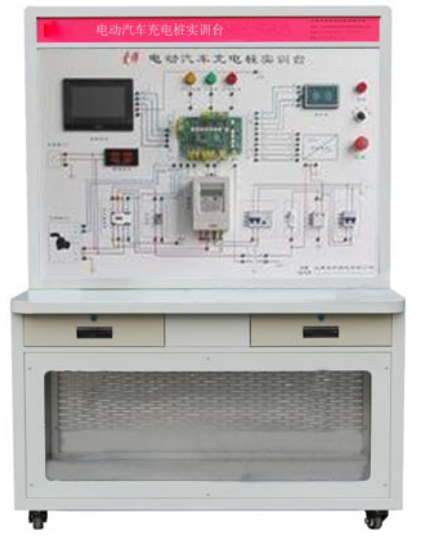

JGQC-X206A 電動汽車充電樁系統實訓臺
一、產品簡介
實訓臺以真實的電動汽車充電樁為原型而設計的，用于電動汽車充電樁系統 教學使用，具有展示電動汽車充電樁系統的結構組成、工作原理、教學考核等功能。全面展示了充電樁的組成、結構、原理、操作及排故障。 配套國標充電槍與車載充電座,且安裝真實的驅動電動機運行負載。
二、功能特點
1.詳細的原理框圖展示，真實可操作運行的充電系統與電機驅動系統。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動系統結構原理圖和實物，認識和分析電動汽車充電與電機驅動系統的工作原理。
3.真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。
4.面板上安裝有點火開關、充電樁分解組件，電機驅動系統組件，電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機與電池等模塊與操縱開關。
5. 實訓臺整體采用冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。下方配有鋼制透明機柜，擺放實訓相關組件，機柜上方置有二個小抽屜，實訓完畢后放置常用工具之用。
6.配套充電樁智能充電卡片、充值軟件。
7.安裝充電樁的電壓表與電流表，同步顯示數據。
三、產品組成
電動車交流單槍充電樁、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、蓄電池組、負載單元等組成，可移動的臺架。
四、技術規格
1.供電電源：AC220V ±10% 50Hz
2.供電電流： 32A
3.工作溫度：-30℃～+40℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
五、實訓項目
1.智能充電卡片、充值軟件應用實訓
2.交流充電樁的操作方法實訓
3.交流充電樁內部電路原理實訓
4.交流充電樁的部件組成及作用實訓
5.操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓
6.故障設置、排除思路和方法實訓
|
