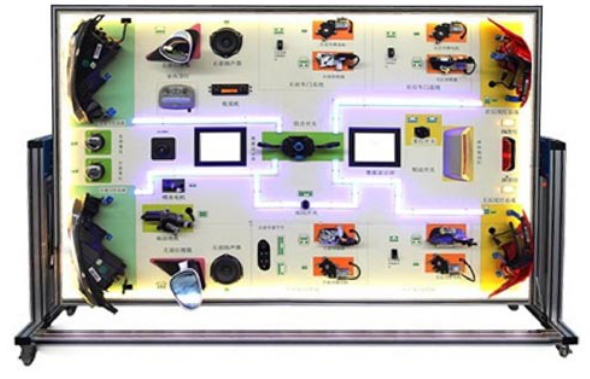

JGQC-X206 新能源汽車全車電器實訓臺
一、功能特點
1.裝備以新能源全車電器為基礎，包括：雨刮系統、燈光照明系統、電動門窗/中控門鎖系統、信號系統、音響播放系統、電動后視鏡等原車電器正常工作實物，遵循原車電器性能，按照原車功能，采用各種原車操作開關，各電器正常工作器件，以原車線束、自制線路等形式有機的把各用電器件連接起來，系統的展示汽車全車電器各線路組成、器件工作原理。
2.裝置統一采用立式機構設計，配完整的全車電器原理圖，圖形符號、實物器件分開表述，方便學員對照電路圖和實物，認識和分析各電器系統的工作原理，達到不脫離原車功能，又貼近實際車型的教學需要，適合中高等汽車院校與培訓機構對學員進行整車電氣的教學需要。
3.裝備結構完整，各器件齊全，全車電器元器件、面板電路原理圖各器件圖形與實物一一對應，并且標注名稱、同時引出相應的檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等，同時增加，各輔助信號模擬、傳感器模擬裝置、信號電壓表、各電器工作指示燈、使全車電器臺架能夠按照原車功能，全面動態演示各系統工作狀態，適合于理論與實操一體化教學需要。
4.裝備增加故障模擬系統，可以設置單一故障，也可以設置復合故障；學生通過分析電路的故障現象，判斷故障點的位置，然后在排故面板上選擇需要排除的故障點，適用于對學員進行不同等級實訓實操考核需要。
5.面板電路原理圖制造工藝先進，采用高強度復合鋁塑板，激光彩色噴描技術，高強度保護膜制作而成。四周均采用鋁合金包邊，確保面板結構穩定，同時提高裝備檔次。
6.配有桌面課本放置區域，方便于放置課本資料、輕型檢測儀器等；樣式新穎，更人性化。
7.輪腳配有萬向帶鎖尼龍輪腳裝置，可固定/行移動式教學。
二、實訓項目
1.燈光系統認識與分析實驗
2.全車線路的綜合認識與使用
3.雨刮系統認識與分析實驗
4.各系統開關的認識與使用
5.音響系統認識與分析實驗
6.各系統故障的設置與排除
三、產品參數
1.輸入電源：交流220V
2.工作電源：直流12V
3. 產品尺寸（長*寬*高）：2450*800*2000mm

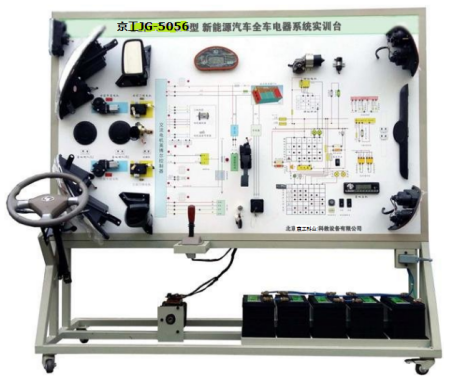

JG-5056 型 電動汽車整車電器實訓臺
一、產品簡介
電動汽車整車電器實訓臺采用全新時風純電動汽車整車電器實物為基礎，充分展示純電動汽車電機驅動系統、儀表系統、燈光系統、雨刮系統、喇叭系統、電池系統、電動車窗系統、電動門鎖、音響系統、充電系統、DC電源轉換系等電器各系統的組成結構和工作過程。
適用于各類院校對純電動汽車整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的純電動整車電器系統，充分展示純電動整車電器系統的組成結構。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車各系統的工作過程。
3.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析純電動整車電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測純電動整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：1740×650×1700mm(長×寬×高)
動力電源：原車 48V
工作電壓：原車
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
序號 |
名稱 |
規格型號 |
1 |
示教板面板 |
裝有各種檢測端子以及彩色電路圖 |
2 |
點火開關 |
原車 |
3 |
組合儀表 |
原車 |
4 |
組合開關 |
原車 |
5 |
左右前大燈總成 |
原車 |
6 |
左右前霧燈 |
原車 |
7 |
左右轉向燈 |
原車 |
8 |
左右轉向邊燈 |
原車 |
9 |
左右組合尾燈 |
原車 |
10 |
牌照燈 |
原車 |
11 |
DC電源轉換系 |
原車 |
12 |
燈光開關 |
原車 |
13 |
剎車燈開關 |
原車 |
14 |
倒車燈開關 |
原車 |
15 |
危險燈開關 |
原車 |
16 |
線束 |
配套 |
17 |
雨刮總成 |
原車 |
18 |
雨刮控制器 |
原車 |
19 |
噴水電機 |
原車 |
20 |
噴水壺 |
原車 |
21 |
喇叭 |
原車 二個 |
22 |
喇叭繼電器 |
原車 |
23 |
各類繼電器 |
原車 |
24 |
霧燈 |
原車 |
25 |
電動車窗與中控開關 |
原車 |
26 |
電動后視鏡與開關 |
原車 |
27 |
中控鎖電腦 |
原車 |
28 |
門鎖電機 |
原車 |
29 |
電動窗電機 |
原車 |
30 |
音響總成 |
原車 |
31 |
揚聲器 |
6"，200W |
32 |
輔助蓄電池 |
12V 45Ah |
33 |
保險絲盒 |
配套 二個 |
34 |
電源總開關 |
50A |
35 |
移動臺架(帶自鎖腳輪裝置) |
1740×650×1700mm(長×寬×高) |
36 |
故障模擬與排除裝置 |
配套 |
37 |
教師手冊 |
配套 |
38 |
合格證與保修卡 |
配套 |
|
