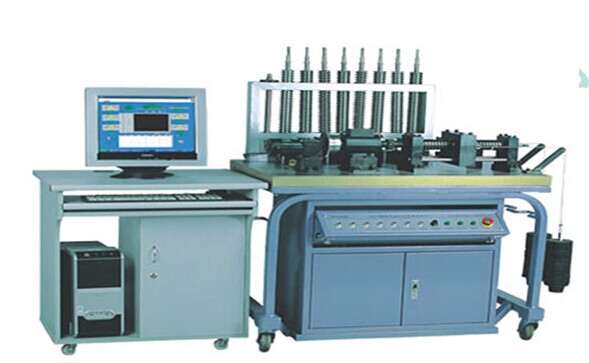

JG-LX01 型 螺旋傳動測試分析實驗臺

     螺旋傳動測試分析實驗臺是為機械類，機械設計專業的教學設計，螺旋傳動是通過螺桿和螺母的旋合傳遞運動和動力。它主要是將旋轉運動變成直線運動，以較小的旋轉矩得到最大的推力，旋轉傳動分為滑動螺旋副、滾動螺旋副和靜壓螺旋副三中形式。螺旋傳動實驗臺研究的對象是滑動螺旋副和滾動旋轉副，在不同載荷情況下傳動效率和對傳動精度的分析。

一、實驗?zāi)康?
1 、滑動螺旋副：梯形螺紋、矩形螺紋、鋸齒形螺紋、雙、單頭幾何尺寸與螺距的測定實驗。
2 、滑動螺旋副：梯形螺紋、矩形螺紋、鋸齒形螺紋、雙頭、單頭、滾動螺旋副，恒載荷情況下，位移速度的測定。
3 、滑動螺旋副、滾動螺旋副效率曲線的測定與繪制及其比較。
4 、滾動軸承效率曲線的測定
二、主要配置
1 、帶減速器的直流調速電機： N=40WW=0-50 轉 / 分（ 1 臺）
2 、轉矩轉速傳感器： T=5N.m 轉速： n=0-6000r/min （ 1 臺）
3 、直流位移傳感器：量程： L=0-180mm （ 1 臺）
4 、角位移傳感器：量程： 0-1000 脈沖（ 1 臺）
5 、被測螺旋副：絲桿；單頭、雙頭共 5 根（供客戶選購）；鋸齒形絲桿單頭、雙頭各一根（供客戶選購）；矩齒形絲桿單頭、雙頭各一根（供客戶選購）；滾動螺旋傳動副 1 套
6 、負載砝碼 20 塊， 2kg/ 塊
7 、彈簧Φ 40 × 300 （長） 1 個
8 、測試軟件 1 張
9 、外形尺寸： 1200 × 600 × 880mm
10 、重量： 160kg
