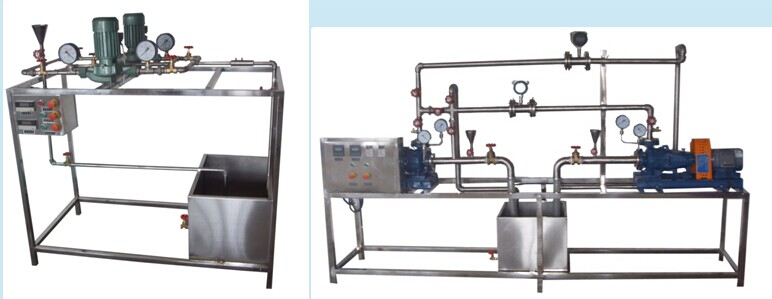

離心泵綜合實驗裝置 JGKY-LXB/Z
實驗?zāi)康模?1 、適合于工程流體力學（水力學）教學實驗。
2 、了解離心泵的結構、特性及操作；熟悉離心泵的工作原理
3 、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。
4 、泵串、并聯實驗
5 、泵汽蝕實驗
主要配置：
離心泵、蓄水箱、文丘里流量計、壓力表、壓差計、功率表、實驗管道、閥門、自循環裝置、不銹鋼框架。
技術參數：
1 、運行環境：溫度 0-40 0 C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作
2 、離心泵采用 20SG2.5-15G 型管道離心泵，額定功率： 0.37KW ，轉速： 2800r/min ，吸程： 8m ，效率： 34% ，流量： 2.5m 3 /h ，揚程： 15m ，實驗范圍寬，能明顯出現空化汽蝕現象。
3 、壓力表采用 Y-100 型量程為（ 0-0.6Mpa ）
4 、文丘里流量計流量： 0 ～ 5.5 m 3 /h 。
5 、 蓄水箱：約 70L ，不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽蝕現象。
6 、實驗所用的流體 -- 水為全循環設計。
7 、電控箱，裝有開關指示燈、功率表，對其中泵的功率進行顯示。
8 、其他：管路、閥門；整體框架：不銹鋼材質。
9 、 外形尺寸： 1650 × 650 × 1500mm 。
數據采集型（ JGKY-LXB/ Ⅱ）： 配計算機、微機接口和數據處理軟件、渦輪流量計、變頻器、轉速表，能在線監測流量、功率、轉速等實驗數據。
|
