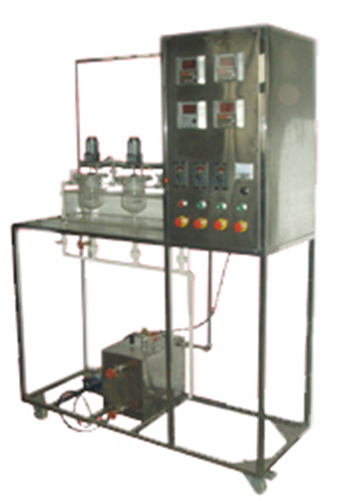

多釜串聯實驗裝置 JGKY-CL/DF
實驗?zāi)康模?
1 、了解停留時間測定的原理，加深對返混概念的理解。
2 、掌握測定某一反應器中物料停留時間分布的方法與計算。
3 、可完成多釜串聯返混性能測定實驗的實驗數據測定。
主要配置：
反應釜、電加熱箱、恒溫水槽、泵、流量計、攪拌電機、溫控儀、電導率儀、閥門、管道、不銹鋼框架及控制屏。
技術參數：
1 、反應釜：有機玻璃制成，容積 1500 ml ，三釜以串聯形式存在，上部留有：進料口、攪拌電機入口、熱電偶插口。
2 、泵：微型泵，流量： 12L/min ，揚程： 10m ，功率： 90W 。
3 、恒溫水槽：外形尺寸： 750X180X140 ；透明有機玻璃材質。僅測停留時間時，可以不對其進行加熱，在需要測一定溫度下進行反應的停留時間時便可以將電加熱箱中的水加熱至一定溫度再由泵輸送到恒溫水槽。
4 、 攪拌電機 型號： YTCJ-6-4/60 ，功率 6W ，轉速 1350r/min 。其操作板置于控制柜上，轉速可在操作板上進行調節。
5 、流量計： LZB-6 （ 6-60L/h ）液體轉子流量計，觀察、控制進料流量。
6 、溫控儀 : 數顯溫度控制儀表，對釜反應溫度的顯示及電加熱水箱溫度的控制。
7 、電導率儀： 數字電導率檢測儀， 0 － 10 4 m S · cm  ， 測定出口示蹤劑的含量，分別安裝于各釜出口 。
8 、 各項操作及壓力、流量的顯示、調節、控制全在控制屏板面進行。
9 、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
10 、外形尺寸： 1500X500X1700mm 。
數據采集型（ JGKY-CLDF/ Ⅱ）： 配計算機、微機接口和數據處理軟件、溫度傳感器、溫度巡檢儀、電導率儀。能在線監測溫度、電導率等實驗數據。
|
