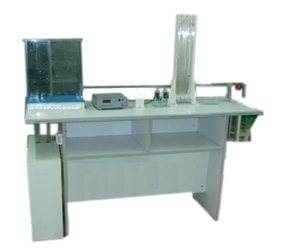

十三、沿程阻力實驗裝置 JGKY-ZL/YC
實驗?zāi)康模?
1 、測定流體在不同雷諾數情況下，管流的沿程水頭損失和沿程阻力系數。
2 、學會體積法測流速及壓差計的使用方法。
主要配置：
恒定水箱、沿程阻力管、測壓管、水泵、蓄水箱、計量水箱、自循環裝置、閥門、 不銹鋼框架 。
技術參數：
1 、 水泵：功率 90W ，揚程： 8m ，額定流量： 10L/min 。
2 、實驗水箱是由有機玻璃精制而成，并帶有穩壓溢流口。
3 、蓄水箱是由 PVC 板制做而成，容積為： 60L 。
4 、沿程阻力管為φ 21 、φ 25 、φ 30 ， 各 1 根，總長 1000mm ，有機玻璃制作。
5 、運行環境：溫度 0- 40 0 C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
6 、測壓管 ： φ 8 × 600mm 透明有機玻璃管。
7 、框架為不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
8 、外形尺寸： 1500×500×1500mm 。
|
