一、概述
為了適應在短暫課堂時間內，完成多個液壓油路的教學內容，同時演示多個不同對比油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有能夠演示多種實驗回路的實驗設備。

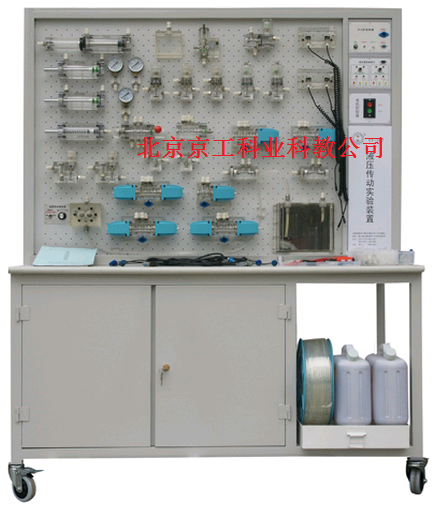

YY-18-T型液壓傳動試驗裝置可組合多種實驗回路，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使系統的實驗范圍更加廣，內容更加豐富。本系統采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制、實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的必備儀器。
二、特點
1、實驗演示系統采用立體柜式結構，元器件操作方便，立體感強。
2、實驗系統元件均采用透明液壓元件，使實驗過程更加直觀。
3、實驗系統元件采用插孔式組合，使組裝回路簡單易行。
4、實驗演示臺采用了優質密度板材料，進口樹脂面漆，結實牢固，美觀大方。
5、采用繼電器控制方式，同樣可根據需要擴展為PLC控制，方式多種，內容豐富。
三、技術參數
1、實驗臺外形尺寸：1800mm×1500mm×630mm 凈重：150kg
2、額定電壓：220V 額定電流：7A 頻率：50Hz
3、繼電器控制輸出： 輸入 AC 220, DC 24V/2A , 輸出 AC 220V
4、直流電機參數：
電機型號：Z400-220 額定電流：2.5A
額定功率：400W 額定電壓：DC 200V
調速范圍：0 – 4000rpm
四、基本配置
（一）液壓元件配備：
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
（二）電氣模塊：
1.直流24V（2A）電源單元
2.繼電器控制單元
3.電機控制器
（三）附件
1.菲力格-300專業工具配件箱
五、透明液壓元件展示
六、基本實驗
A.用換向閥的換向回路
B.用“O”型機能換向閥的閉鎖回路
C.用液控單向閥的閉鎖回路
D.壓力調定回路
E.二級壓力回路
F.用減壓閥的減壓回路
G.用增壓缸的增壓回路
H.用換向閥的卸載回路
I.進油節流調速回路
J.回油節流調速回路
K.變量泵調速回路
L.變量泵和調速閥組成的復合調速回路
M.流量閥短接的速度換接回路
N.二次進給回路
O.用順序閥的順序動作回路
P.用壓力繼電器的順序動作回路
Q.用電器行程開關的順序動作回路
R.用行程閥的順序動作回路
YY-18-T透明液壓傳動演示系統配置清單
序號 |
名 稱 |
單 位 |
數 量 |
備 注 |
01 |
YY-18-T型實驗演示臺 |
臺 |
1 |
鐵桌 |
02 |
YY-18-T型電氣線路面板 |
件 |
1 |
安裝演示臺上 |
03 |
拖動電機及速度調節器 |
套 |
1 |
安裝演示臺上 |
04 |
齒輪油泵 |
只 |
1 |
臺上透明元件 |
05 |
油箱 |
只 |
1 |
臺上透明元件 |
06 |
液壓元件固定配置板 |
塊 |
2 |
|
07 |
輔助油箱 |
只 |
1 |
組合透明元件 |
08 |
行程開關組件（常開、常閉） |
只 |
2 |
組合透明元件 |
09 |
雙作用油缸（帶撞塊） |
只 |
2 |
組合透明元件 |
10 |
彈簧回位油缸 |
只 |
1 |
組合透明元件 |
11 |
增壓油缸 |
只 |
1 |
組合透明元件 |
12 |
單向閥 |
只 |
2 |
組合透明元件 |
13 |
液控單向閥 |
只 |
2 |
組合透明元件 |
14 |
溢流閥 |
只 |
2 |
組合透明元件 |
15 |
節流閥 |
只 |
1 |
組合透明元件 |
16 |
調速閥 |
只 |
2 |
組合透明元件 |
17 |
順序閥 |
只 |
2 |
組合透明元件 |
18 |
減壓閥 |
只 |
1 |
組合透明元件 |
19 |
二位二通電磁換向閥 |
只 |
1 |
組合透明元件 |
20 |
二位四通電磁換向閥 |
只 |
2 |
組合透明元件 |
21 |
“O”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
22 |
“H”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
23 |
“M”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
24 |
二位四通行程換向閥 |
只 |
1 |
組合透明元件 |
25 |
三位五通手動換向閥 |
只 |
1 |
組合透明元件 |
26 |
壓力繼電器 |
只 |
1 |
組合透明元件 |
27 |
壓力表 |
只 |
3 |
組合透明元件 |
28 |
皮管夾子 |
只 |
10 |
組合透明元件 |
29 |
三通 |
只 |
12 |
組合透明元件 |
30 |
四通 |
只 |
5 |
組合透明元件 |
31 |
220V電源插頭線 |
條 |
1 |
電器配件 |
32 |
電磁閥通用連接線 |
條 |
3 |
電器配件 |
33 |
壓力繼電器插頭線 |
條 |
1 |
電器配件 |
34 |
檢修工具： 內卡簧鉗、外卡簧鉗、快速接頭助拔器、剪刀、活動板手
螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字)、尖嘴鉗、
卷筆刀、內六角扳手M4、M5、M6 |
套 |
1 |
|
35 |
檢修備用配件 ：油塞50只、快速接頭15只、各密封圈1袋、各內六角螺絲 |
套 |
1 |
|
36 |
紙巾 |
包 |
2 |
附 件 |
37 |
透明液壓皮管 |
米 |
30米 |
附 件 |
38 |
專用液壓油 |
壺 |
1 |
附 件 |
39 |
油盤(配濾油網) |
只 |
1 |
附 件 |
40 |
透明液壓演示系統使用手冊 |
冊 |
1 |
資 料 |
41 |
透明液壓演示系統裝箱清單 |
份 |
1 |
資 料 |
