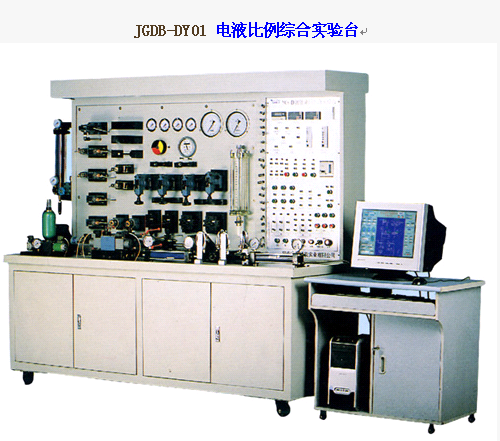

JGDB-DY01 電液比例綜合實驗臺

電液比例綜合實驗臺能完成液壓傳動課程的設計性、創造性、綜合性實驗，了解液比例位置控制系統的組成、工作原理和校正方法，以及電液比例閥的控制特性，掌握控制系統動態分析原理和時域參數的測試方法，深入理解數字 PID 控制器結構參數對系統動態性能的影響而且特別適用于學生自行搭建液壓傳動系統、計算機輔助測試系統、可編程序控制系統和計算機控制系統的多單元綜合設計實驗，是液壓學科中的學者、專家、工程技術人員的得力助手。

一、性能及特點
1 、液壓泵站由定量葉片泵、變量葉片泵以及蓄能器組成，并與電器控制相結合，能自動（人控）控制工作介質溫度，回路中有多個濾油器，根據濾芯的型號，過濾精度的不同，能較精確的控制油液精度。
2 、實驗操作臺采用鋼板為支撐面板，分上下兩部分，上部為顯示部分（裝有功率表，壓力表，數顯二次儀表等）；下部安裝所需設計性液壓元件；水平臺面上裝有帶負載滑輪的雙出缸油缸（用于做電液比例方向閥的位置控制實驗和電液比例方向閥的力控制實驗），并可拆卸，進、出油和壓力測試接口由安裝在面板后的油管連接，測試接口以及進出油接口共計 12 個；水平臺面由適合于實驗用的鋼板制做而成，能夠防止實驗時產生的振動與噪聲。臺側裝有垂直液壓缸（可用于做液壓形成的實驗）。
3 、電器控制系統為內置式，強電部分裝于液壓臺柜內，電器操作面板上裝有操作按鈕、比例放大器及二次儀表，還布置有連接 plc 端口的插接口，電器柜布置安全合理，便于維修。檢測用計算機擺放于桌面。
4 、測試軟件具有強大的測試功能及多種幫助。軟件能夠顯示液壓原理圖；壓力、流量特性的測試；壓力、流量特性實驗結構表、壓力、流量特性實驗曲線顯示、輸出實驗報告（ html 格式）、刪除實驗記錄、實驗結果查詢等。
5 、配置了完備的各類型傳感器，包括壓力傳感器、測力傳感器、光柵位移傳感器、溫度傳感器、流量傳感器、測速傳感器，并配有可編程控制器，以滿足各項實驗參數測試的需要。

二、控制測試系統
1 、實驗臺的計算機控制測試系統由計算機、數據采集卡、接口板、傳感器和電磁閥等組成。
2 、系統軟件的界面是用美國 NI 公司的 LabVIEW 開發的，軟件界面直觀性強，操作方便，功能齊全，交互性好。
3 、控制測試系統實現實驗室參數（壓力、流量、轉速、溫度、位移等）的自動數據檢測，自動處理、存儲、自動生成實驗報告和打印輸出等功能。
4 、系統能實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平。
5 、系統可同時進行 16 路實驗數據的采集和 6 個二位電磁閥的控制。
三、技術參數
電動機型號： M5P4H523 ；
額定功率： 3.75kw ；
額定轉速： 1440r/min （ 1 臺）；
額定功率： 2.2kw ；
額定轉速： 1440r/min （ 1 臺）；
變量葉片泵： VD1-30F-A3 ；
額定排量： 16.7ml/rev ；
最高工作壓力： 7Mpa （ 1 臺）；
定量葉片泵： FA1-11 ；
額定排量： 11ml/rev ；
最高工作壓力： 7Mpa （ 1 臺）；
溫控儀： XMTD 數顯調節儀（ 1 臺）；
外形尺寸： 1900×800×1800mm
