YPC-T鋁槽式鐵桌液壓PLC控制實驗臺

一、產品型號 液壓實訓臺

YPC-11-T 鋁槽式鐵桌單面單套液壓PLC控制實驗臺
YPC-21-T 鋁槽式鐵桌雙面合一液壓PLC控制實驗臺
YPC-22-T 鋁槽式鐵桌雙面雙套液壓PLC控制實驗臺

二、概述

　　鋁槽式鐵桌液壓PLC控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司專利產品YY-18透明液壓傳動演示系統的基礎上，綜合了液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。

三、特點

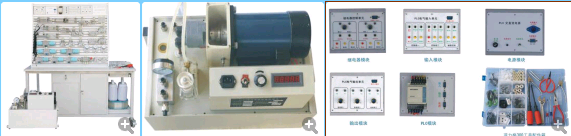

　　本實驗設備采用“二合一”的雙面鋁槽結構，即一張實驗桌可供兩組四位學生分別雙面進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。該實驗臺采用了鋁合金及高密度板材料。美觀大方，堅固耐用，操作方便�；�本配置為：液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）。
本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。除了做19個基本液壓回路實驗外，還可以根據需要擴展到60多個液壓實驗

四、技術參數

（ 1 ）實驗桌外形尺寸： 1500mm × 1000mm × 820mm 毛重量： 250kg

實驗臺外形尺寸： 1140mm × 600mm × 920mm 毛重量： 54kg

液壓泵站外形尺寸： 530mm × 320mm × 400mm 毛重量： 40kg

（ 2 ）電源模塊：輸入電壓 AC 220V 50Hz

輸 出 DC 24V/2.5A AC 220V

（ 220V 輸出用于本公司液壓產品中電磁閥的控制）

（ 3 ） PLC 可編程控制器：日本三菱 FX1s-14MR （繼電器輸出方式），可以根據用戶的需求更換 PLC 類型。

（ 4 ）液壓泵站（配數字轉速表）：

工作電源： AC ： 220V 50Hz

直流電機功率： 750W 額定轉速： 0-1500rmp

油泵型號： CB-B10

最高輸出壓力： 2.5MPa （演示實驗工作壓力 <=0.5 MPa ）

油箱容積： 25L

安全限速范圍： 1000-1500 轉 / 分

安全壓力設定范圍： 0.3 - 2.5 MPa

液壓泵工作時離液壓臺 1.5m 遠處噪聲≤ 58db

五、主要元件

(一）液壓元件配備：
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
(二）電氣模塊：
1.直流24V（2A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單元
4.PLC電氣控制輸出單元
5.繼電器控制單元
（三）附件
1.菲力格-300專業工具配件箱

六、基本實驗回路

1、 用手動換向閥的換向回路

2 、M型、O型機能換向閥的閉鎖回路

3、用液控單向閥的閉鎖回路

4、壓力調定回路

5、二級壓力回路（雙向調壓回路）

6、用減壓閥的減壓回路

7、用增壓閥的增壓回路

8、用換向閥的卸載回路

9、進油節流調速回路

10、回油節流調速回路

11、調速齒輪泵容積調速回路

12、調速齒輪泵和調速閥的容積節流復合調速回路

13、流量閥短接的速度換接回路

14、調速閥串聯的速度換接回路

15、調速閥并聯的速度換接回路

16、用壓力繼電器的順序動作回路

17、用行程開關的順序動作回路

18、用順序閥的順序動作回路

19、用行程換向閥的順序動作回路

YPC-T鋁槽式實驗臺配置清單
