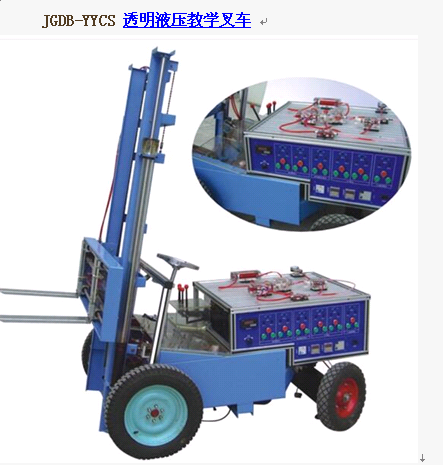

JGDB-YYCS 透明液壓教學叉車

概述：
叉車是機械工程中的重要機械 , 按鏟向可分為直叉和斜叉等，它廣泛應用于工民建行業。我公司在透明 液壓傳動實驗臺 基礎上綜合了液壓 PLC 與氣動 PLC 實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成。是目前集液壓技術、 PLC 可編程控制器技術于一體的理想的綜合性實驗設備。實驗時可讓學生直觀、感性地對比，了解機、電、液各自具有的特點特色、優點及缺點等。
利用該實物液壓叉車具有直觀形象的了解液壓元件的結構及原理，可清清晰明了的觀察液壓傳動實驗油路，由機械傳動、電氣傳動與實物模型相結合。內部結構原理及液壓傳動油路的工作過程，該仿真叉車可以對單個液壓元件的結構工作原理及性能進行教學，還可對常見的基本液壓回路進行實驗演示學習。

特點：
1 、臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，液壓回路實驗屏采用工業鋁合金 T 形槽精制而成。整臺一體化結構，控制與操作相結合；
2 、操作控制為 PLC 與繼電器控制，集中于實驗屏上。整體結構緊湊、協調、布局美觀大方，實用性強，可供 4-6 人實驗。
3 、真實的體現其機械實際工作情況，使學生在實驗中能深刻了解其機構的各部件與工作原理。
4 、回路油管均采用進口透明油管，液壓油采用紅色專用液壓油，工作壓力僅需 0.3-0.5MP 。噪音小。
5 、液壓元件外殼均采用進口透明有機玻璃精制作而成，可觀察到液壓傳動裝置的內部構造和工作流程；
主要技術參數
1 、電源： 220V 50HZ （市電）
2 、 LC 可編程控制器（松下） FP1-C14 型主機， 8 輸入 6 輸出（繼電器輸出方式）；
PLC 可根據要求另選品牌型號，如（三菱、西門子、歐姆龍等）
3 、泵電機： Z400 型電動機，功率 400W ，配專用穩壓直流電機調速器，調速范圍 0-2000RMP ；
4 、驗臺工作時油路要求壓力僅需 .3-0.5Mpa ，且噪音較�。�
5 、驗臺尺寸： 1100 長 *850 寬 *1100 高 (mm)
6 、驗屏尺寸： 740 長 *850 寬 *260 高 (mm)
實驗項目：
1 、 PLC 可編程序控制器的基本編程、基本控制技術的應用
2 、電器控制技術應用
3 、液壓傳動各部元件結構及工作原理觀摩；
4 、液壓傳動基本控制回路實驗；
5 、多回路作用缸控制實驗；
6 、其它綜合、擴展實驗；
