JG-802CTB型 數控車床電氣控制與維修實驗臺 （半實物）

簡介：一、特 點：
◆jg-802CTB型 數控車床電氣控制與維修實訓臺（半實物）由實訓臺和半實物組成，能完成數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床裝配調試、數控編程與加工操作等到多項教學實訓。
◆系統采用開放式結構，將一臺數控車床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。
◆半實物數控車床采用耐磨結構，具有一定的車削能力，可對有機玻璃、塑料、木頭等材料進行簡單車削加工，具有真實數控車床的機械運動，X、Z進給軸采用伺服電機驅動，并設計有正負限位，參考點等開關，主軸采用三相異步電機變頻控制，由三菱變頻器驅動，主軸和主軸電機間通過帶輪進行傳動，并配有三爪卡盤。
◆四工位真實電動刀架，可實現加工時的換刀操作。

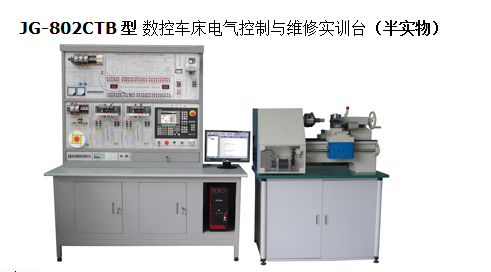

產品參考圖片：

主要功能：JG-802CTB型 數控車床電氣控制與維修實訓臺 （半實物）

一、特 點：
◆jg-802CTB型 數控車床電氣控制與維修實訓臺（半實物）由實訓臺和半實物組成，能完成數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床裝配調試、數控編程與加工操作等到多項教學實訓。
◆系統采用開放式結構，將一臺數控車床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。
◆半實物數控車床采用耐磨結構，具有一定的車削能力，可對有機玻璃、塑料、木頭等材料進行簡單車削加工，具有真實數控車床的機械運動，X、Z進給軸采用伺服電機驅動，并設計有正負限位，參考點等開關，主軸采用三相異步電機變頻控制，由三菱變頻器驅動，主軸和主軸電機間通過帶輪進行傳動，并配有三爪卡盤。
◆四工位真實電動刀架，可實現加工時的換刀操作。



二、技術性能：
1. 輸入電源：三相四線380V±10% 50Hz
2.裝置容量：＜2kVA
3. 實訓臺外形尺寸：實訓臺 180cm×70cm×189cm，
三、配置及功能：
1. 控制屏采用鐵質雙層亞光密紋噴塑結構。
2. 電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制，電壓表監控電網電壓。
3. 數控系統單元西門子（SINUMERIK 802C base line）數控系統。
4. X/Z進給軸均采用交流伺服電機驅動。
5.主軸電機由變頻器進行無級調速。
6.設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；在實訓臺有LCD點陣圖滾屏顯示故障代碼,具有數控車床的故障維修考核功能。
四、半實物數控車床參數：
●床身最大回轉直徑：250mm
●刀架最大回轉直徑：120 mm
●X/Z軸行程：130×300 mm
●定位精度：0.04 mm
●主軸電機功率：750W
●主軸高轉速：1500rpm
●電動刀架：4工位
●外形尺寸：1120×610×650 mm
五、部分實訓項目：
1. 數控車床電氣系統的設計
2. 數控系統的參數設置與調整
3. 輸入輸出接口實訓
4. 機床參考點的調試
5. 伺服電機驅動單元的調試與應用
6. 變頻器的調試、參數設置與應用
7. 電動刀架控制實訓
8. 數控系統的通訊
9. 數控車床故障診斷與維修
10. 數控系統的操作與編程
11. 數控車床加工實訓
