JG-06T-3A 數控車床電氣控制與維修實訓臺

簡介：近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控車床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控車床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

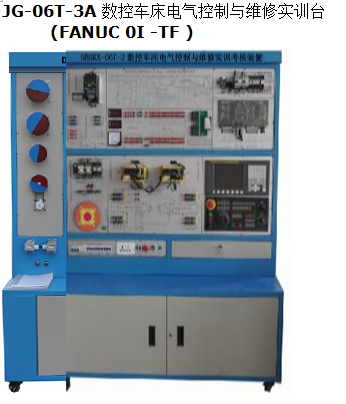

產品參考圖片：

主要功能：JG-06T-3A 數控車床電氣控制與維修實訓臺
(FANUC 0I -TF )
一、產品結構
1、控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。輸入三相五線制380V交流電源。
2、柜體下面部分設計有兩扇活動門，打開門里面空間寬敞，可安放儀器或其它物品。
3、柜體中間部分：左邊裝有總電源開關帶漏電保護功能，柜體內部風機開關等；右邊安裝有智能故障模塊，老師可以在該模塊上設置故障點讓學生排除故障練習。
4、柜體上面部分是控制臺的主控制區域，分九個控制單元：變頻控制區、電器原理圖區、輸入輸出擴展端子區、I/O板控制區、伺服放大器區、數控系統及操作面板區、四工位電動刀架控制電路區、強電電路控制區、伺服電機和主軸電機區。
⑴數控系統控制單元：要求控制臺采用FANUC 0i–TF車床系統。
⑵伺服進給驅動控制單元：要求分X、Z二個軸控制子單元。每個單元把各連接端子引到面板上，通過連接線的連接并可控制進給電機運行，方便學員進行操作連接。
⑶三相變頻控制單元：本單元把各連接端子引到面板上，通過連接線的連接可控制電機運行，實現變頻控制無級調速，方便學員進行操作連接。
⑷數控機床控制線路全局圖：把數控機床的強電控制部分、繼電器控制部分、數控系統的輸入/輸出部分全部展示出來，作為一個示范，以便學員能更加方便操作維修機床。
⑸數控系統輸入/輸出控制單元：全面剖析數控系統控制機床的原理與特點，內容包括伺服模擬信號輸入/輸出；主軸變頻信號模擬量輸出控制；冷卻控制、機床零點信號控制、機床限位信號控制等。
⑹強電元器件安裝區：把所有強電元器件統一安裝在此處，如：交流接觸器、直流繼電器、保險管、三相滅弧器等。
⑺強電輸出單元：把強電部分通過端子座引出，通過延長連接線對各單元進行連接。
⑻開關控制和電壓電流指示單元：通過電壓表和電流表來檢測電源工作情況；用開關來控制及保護電路。
（9）故障考核模塊：通過故障考核模塊，老師可以隨意給學生設定故障，讓學生通過現象排除故障。

實訓臺配有：四工位電動刀架1臺、主軸電機與編碼器1套、冷卻泵電機1臺、伺服電機（X、Z）2臺、限位開關和機床零點等。
二、實驗臺技術參數：
1、輸入電源：AC380V（三相四線制）、50HZ
2、故障考核32項（智能型）
3、工作環境：溫度-200C～400 C
4、整機容量：≤2kVA；
5、實驗臺尺寸：長×寬×高=1660 mm×750 mm×1850 mm；
6、智能型故障考核具有數控機床故障診斷維修考核功能，可設置數控機床32個典型的電氣故障�？己讼到y(tǒng)采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除，多臺設備可通過無線網絡和上位機進行聯網，對教師登陸、學生考試、故障題庫、分別設置集中管理。并能對考試結果進行分析評估、存檔、打印。
三、基本實驗實習項目
實驗1　數控系統功能、結構、安裝、參數設置、調試實驗
實驗2　數控車床外圍控制電路的原理及應用實驗
實驗3　數控車床電氣柜的接線、調試等實驗
實驗4 變頻器的接線、參數設置和調試實驗
實驗5　變頻主軸無級調速與多段速控制實驗
實驗6　四工位電動刀架控制實驗
實驗7　X軸伺服電機驅動控制實驗
實驗8　Z軸伺服電機驅動控制實驗
實驗9　車床正負超程限位、參考點（零點）實驗
實驗10　手輪（手搖脈沖發生器）實驗
實驗11 車床數控系統控制模擬加工實驗
實驗12 數控車床系統通訊實驗
實驗13 數控車床PMC編程與連接實驗
實驗14　數控車床電氣綜合安裝
實驗15　PMC用戶程序的設計
實驗16　PMC用戶程序的調試
實驗17　數控車床NC參數調試
實驗18　數控車床絲杠傳動比調試實驗
實驗19 數控車床絲杠反向間隙補償實驗
實驗20 數控車床絲杠螺距補償實驗
實驗21 數控車床報警識別、故障診斷及維修實驗
四、人員培訓

五、配置清單

?
