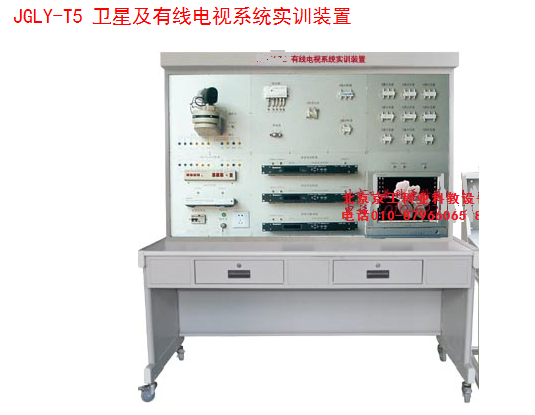

JGLY-T5 衛星及有線電視系統實訓裝置

衛星及有線電視系統實訓裝置
每套價格： 45000 元

一、系統概述
　　 衛星及有線電視系統實訓裝置由室外接收部分、信號處理與調制部分、有線電視放大與分配三部分組成。
系統設備全部采用工程使用產品，能進行衛星電視、有線電視等控制系統操作實訓和演示、系統的設置、編程、線路設計、線路及設置故障的判斷及排除等實訓。
　 衛星及有線電視系統實訓裝置的設計結合實訓室的情況，進行實際應用位置的設計安裝。
二、技術指標
1. 系統工作電壓：單相三線～ 220V ± 5% 50Hz
2. 安全保護：具有漏電自動保護裝置
三、主要設備組成
1. 控制屏（鐵質雙層亞光密紋噴塑結構）
　　　 交流電源（帶有過流保護措施）；提供交流電源：單相交流電 220V 50Hz 。
2. 樓宇實訓桌
　　　 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板 , 結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3. 室外接收部分：由衛星天線、高頻頭、饋源等組成；
4. 信號處理與調制部分：由工程型衛星接收機、調制器、混合器、 DVD 等組成；
5. 有線電視部分：由 60V 供電器、雙向干線放大器、單向干線放大器、樓棟放大器、分配器、分支器、用戶盒等組成；
測試儀器：場強儀
四、實訓內容
1. 衛星有線電視系統接收基礎知識
2. 衛星接收器材認識與操作
3. 衛星接收輔助器材
4. 有線電視器材認識與操作
5. 天饋角度的計算
6. 干線電平的分配與計算
7. 設計并安裝一個簡易應用系統
