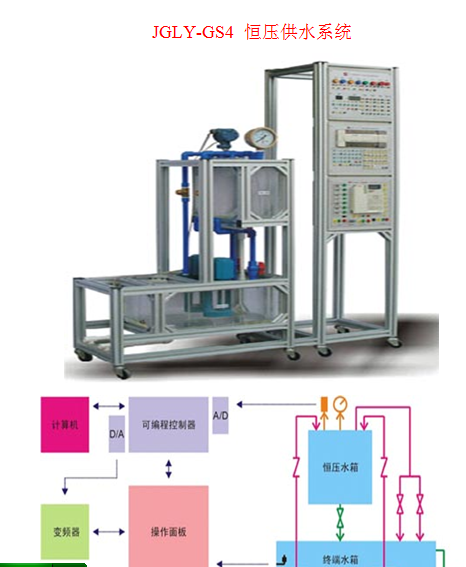

8 防恒壓水箱：白色透明有機玻璃制作，直觀觀察水流當前狀態。密封，為終端水箱提供恒定壓力水源。兩路輸出，手動手閥控制，模擬兩個終端用戶
終端水箱：白色透明有機玻璃制作，直觀觀察水流當前狀態。簡略模擬，方便學生反復實踐操作，經過增壓水泵工作后將終端水箱中的水抽至恒壓水箱里面進行恒壓處理，再送回至終端水箱中，反復循環。
壓力變送器：檢測恒壓水箱出口當前壓力，可檢測 0~40Kpa 壓力
膜盒壓力表：檢測恒壓水箱出口當前壓力，可檢測 0~40Kpa 壓力
水位開關：增壓水泵工作保護，水位過低時增壓水泵應設置停止工作
增壓水泵：兩臺，工 / 變頻切換，設定恒壓水箱壓力希望值
單向水閥：防止增壓水流回路中水流的反向流動對系統工作過程的影響和對水泵造成的磨損
水箱滿水保護：終端水箱設置滿水強行下排管路，最大限度對設備本身進行保護
手動排水管路：手動手閥控制，實踐結束完畢將全部水排干
柜子：放置對應各類電控模塊
主機模塊：可編程控制器主機，模擬量輸入輸出模塊，全部插孔為安全型
變頻模塊：變頻器， PID 控制，全部插孔為安全型
控制模塊：裝有 4 位 BCD 數字開關，用來設定終端壓力給定值； 4 位 LED 七段碼顯示器，用來顯示終端出口壓力當前值。 1 號水泵工頻指示、 1 號水泵變頻指示、 2 號水泵工頻指示、 2 號水泵變頻指示、運行指示、運行開關、停止指示、停止開關、急停開關、聲光報警、 三開一閉繼電器，全部插孔為安全型
其它設備：編程線纜、航空線纜、編程軟件、組態軟件、安全連接導線。
