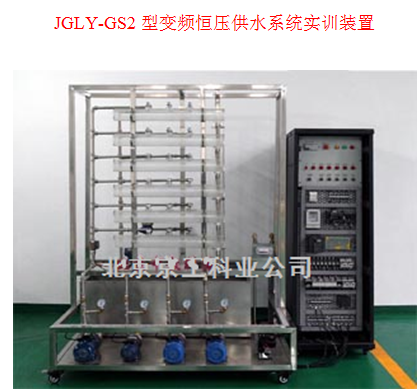

JGLY-GS2 型變頻恒壓供水系統實訓裝置

JGLY-GS1 型變頻恒壓供水系統實訓裝置

一、系統概述
JGLY-GS2 型變頻恒壓供水系統實訓裝置 , 集 PLC 、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備。控制平臺采用 PLC+ 變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。它是一款適合于大學及中、高職院校電氣自動化、樓宇自動化、建筑電氣、智能建筑等專業的綜合型實訓設備。


二、系統特點
1 、控制平臺采用 PLC+ 變頻器的開放式控制結構，提供組態軟件和 PLC 開發環境，可以讓學生自行設計控制方案，靈活性強。
2 、控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
3 、控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方式，當自動控制失效時，系統由手動控制方式運行。
4 、控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模擬大樓給排水系統的典型結構。
三、技術參數
1 、輸入電源：三相四線～ 380V±10% 50Hz
2 、環境溫度： +4 ℃ ～ +45 ℃
3 、裝置容量：＜ 5kVA
4 、外形尺寸：控制對象模型 1200mm×805mm×1590mm ，控制柜 800mm×600mm×2000mm
5 、安全保護：具有漏電自動保護裝置
四、實訓項目
1 、控制屏結構認識與調試
2 、單泵控制變頻恒壓供水
3 、雙泵切換變頻恒壓供水
4 、生活水系統靜態壓力控制
5 、生活水系統動態壓力控制
6 、生活水系統的分時控制
7 、夜間休眠模式下的供水
8 、消防狀態控制
9 、綜合控制系統
五、基本配置
1 、電源控制柜（標準機柜）
(1) 交流電源（帶有過流保護）：單相交流電 220V 50Hz ；三相交流電 380V 50Hz
(2) 三相電源指示燈
(3) 三相電源指示儀表
2 、 PLC
PLC 采用歐姆龍 CP 系列控制器，采用 HostLink 通訊協議，提供了 PLC 開發環境，可以讓學生自行設計控制方案。
(1) 生活供水管網的恒壓供水
(2) 可實現以天為周期的定時控制壓力控制，以適應供水壓力變化的需求
(3) 夜間可啟動休眠小泵運行實現最大限度節能，實現小流量下的生活供水
(4) 火警狀態，可自動啟動消防泵，完成消防模式下的恒壓供水
(5) 可實現帶上位機系統的 PID 控制
3 、手動控制裝置
　　 控制系統采用手動控制和自動控制兩種控制方式，手動控制器在實際工程應用中具有十分的重要性，在該裝置當中加入該裝置具有如下作用：
(1) 在自動控制器失效的狀態下，手動控制系統可以保證系統的可靠運行
(2) 在系統投入自動控制前，可用手動控制器檢驗動力線路和動力設備的運行工況，可靠保護 PLC 和變頻器設備
4 、恒壓供水模型
　　 供水模型全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能生動模擬大樓給排水系統的典型結構
5 、監控軟件
　　 配備監控系統軟件 , 可以實現對供水過程的全監控。實現控制系統的參數整定和狀態分析。提供組態軟件，可以讓學生自行設計監控界面。
