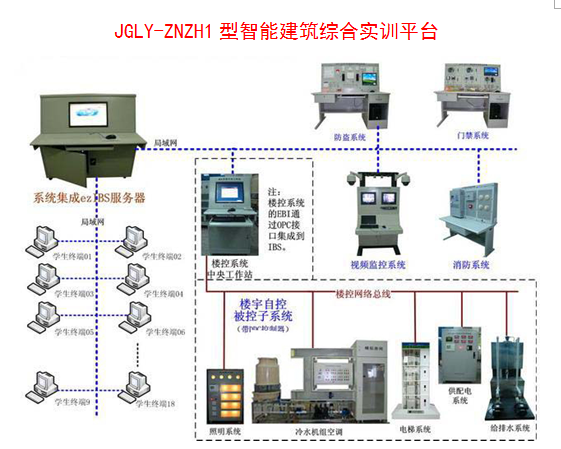

JGLY-ZNZH1 型智能建筑綜合實訓平臺
JGLY-ZNZH1 型智能建筑綜合實訓平臺
本著使學生了解和熟悉現代建筑中大量使用的建筑智能化設備，掌握先進的智能建筑應用技術目的，智能實訓基地建設主要包括建筑設備綜合管理系統（ BMS ）和通信網絡系統（ CNS ）的建設。建筑設備綜合管理系統包括建筑設備監控模擬演示及實訓系統、火災消防自動報警模擬演示及實訓系統以及安全防范模擬演示及實訓系統，目的是讓學生熟悉建筑設備監控系統、火災消防自動報警及聯動系統和安全防范系統的組成、功能，熟悉建筑設備自控系統管理軟件， BMS 集成系統的管理功能，并使學生在真實的現場環境中從設計、運行管理、安裝調試、故障檢修等眾多環節接受職業訓練。通信網絡系統（ CNS ）包括綜合布線實訓系統和計算機網絡實訓及應用系統，目的是讓學生了解智能建筑中通信系統的組成和應用，具備綜合布線操作技能。
1. 建筑設備監控模擬演示及實訓系統
（ 1 ）冷熱源系統冷熱源系統采用風冷熱泵機組，該系統通過低壓配電仿真教學系統進行統一供配電，按實訓基地實際需要進行系統設計和配置，使學生通過實訓了解風冷熱泵機組系統的啟停、補水閥及旁通閥的控制、設備運行狀態監視、操作參數設定，熟悉相關軟件的使用。
（ 2 ）空調系統由風冷熱泵機組、全空氣一次回風、風機盤管、排風兼排煙四個子系統組成，按實訓基地實際需要進行設計和配置，能實現運行設備控制、室內溫度控制、風高校智能建筑創新實訓基地建設與實踐及過濾網報警控制、設備運行監視、溫度參數設定與回顯等功能。該系統與中央監控系統配合，實現對空調系統運行的實時監控；與消防報警及聯動系統配合，實現空調系統與防火閥自動切換等聯動控制。
（ 3 ）給排水系統給排水系統分給水和排水兩部分，給排水系統主要設備有給水（排污）泵、高低位水箱、污水池等，主要摸擬給排水主要設備在實際中的運行工況，能實現水箱及水池水位監視、水泵的自動及手動啟停控制、水泵運行狀態監視和故障報警等。
（ 4 ）供配電與照明系統通過實訓基地內不同子系統的配置，按實訓基地實際需要進行供配電分配。根據燈具的不同組合，實現不同環境的照明效果，如教學實驗室、中央監控辦公區、應急照明。供配電與照明系統可實現定時控制、分區控制和綜合照度控制，并與消防報警及聯動系統配合，實現聯動控制。
（ 5 ）電梯系統電梯系統直按參與電梯模型的控制，通過串行接口采集現場電梯運行的參數，顯示電梯所在的層站、轎內及廳外呼梯信息、井道傳感器狀態、電梯運行的調配狀態等。
2. 火災消防自動報警及聯動系統
火災消防自動報警系統是聯動的消防系統，它由兩個分支系統組成，一是自動噴水滅火系統和消火栓系統，一是火災報警控制系統。前者是對火災的及時撲滅和有效防護，后者是對火災初期的探測和警報。二者配合緊密，互為因果，組成了一個功能完善的自動消防系統。
3. 安全防范系統
安全防范系統包含 CATV 監控和電子巡更系統，以實訓設備周圍為對象，設置防區，布設攝像頭、各種探測器和報警裝置，實現視頻監測功能�，F(xiàn)場上位機自動記錄巡更時間和事件，在實訓基地門口設置入口管理系統，實現識別、確認等功能。
4. 綜合布線系統
綜合布線系統在實驗環境下建立模擬的設備間子系統、模擬的垂直干線子系統、模擬的樓層配線間子系統、模擬的水平子系統和實際應用的各工作區子系統。在操作臺上讓學生進行綜合布線系列接口的操作實訓，體現當前綜合布線系統的主流技術。
5. 計算機網絡實訓及應用系統
計算機網絡實訓及應用系統上述各子系統均通過高速以太網聯網，構成一個基于局域網的分布式監控系統，通過中央監控站實現對各子系統的管理與控制，實現系統集成。該系統支持 TCP/IP 網絡協議，以中央交換機為核心，形成星形網絡結構，具有 DDE 、 WebSever 功能，采用 RS232/485 串行接口實現不同子系統之間的網絡互連。通過網絡系統測試、網絡設備性能和網絡管理功能等方面的實驗，使學生掌握組建網絡及管理網絡的技能。
6. 住宅樓及辦公樓廚衛給排水系統實訓單元。
7 、 3D 仿真軟件。
本款產品為綜合型實訓平臺，用戶可根據自己教學實訓要求進行有選擇的購置其中任何單元，詳細配置及參數彩圖來電索取。
