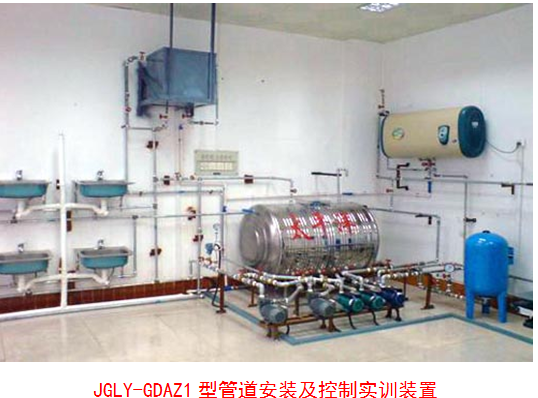

JGLY-GDAZ1 型管道安裝及控制實訓裝置

一、功能特性
　　 用戶終端：不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層各 3 個住戶用水終端
　　 水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。
　　 三相水泵：兩臺，為恒壓供水系統提供動力
　　 單相水泵：三臺，分別為供熱 / 暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力
　　 壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測 0 ～ 400KPa 壓力
　　 膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測 0 ～ 400KPa 壓力
　　 高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停
　　 氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源
　　 高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號
　　 壓力表：檢測氣壓供水系統管道當前壓力，可檢測 0-1MPa 壓力
　　 熱水器：為供熱 / 暖系統提供熱源，內置溫度檢測和控制電路
　　 散熱片：鋼管與銅片制作，將熱水中的熱量傳遞到室內空氣
　　 控制電柜：系統控制單元，包括 DDC 直接控制器、變頻器、交流接觸器以及相關控制、保護設備
　　 組態軟件：配套組態王軟件及給排水系統組態監控程序，通過計算機對給排水系統進行在線監視與控制
　　 計算機：安裝 LonMaker3.2l 軟件，安裝秘維護 LON 網絡，對系統進行在線監控
　　 進水、排水管道：包括水管、手閥、單向閥以及各種配套設備
二、實踐項目
　　 給排水系統的認識
　　 級排水系統的常用器件和系統組成
　　 恒壓供水系統原理及工作流程
　　 變頻恒壓供水系統操作實踐
　　 氣壓供水系統原理及工作流程
　　 氣壓供水系統操作實踐
　　 水泵水箱聯合供水系統原理及工作流程
　　 水泵水箱聯合供水系統操作實踐
　　 供熱 / 暖系統工作原理及工作流程
　　 供熱 / 暖系統操作實踐
　　 給排水系統組態控制實踐
　　 組態軟件組態監控界面設計實踐
DDC 直接數字控制器的使用實踐
DDC 直接數字控制器程序設計實踐
