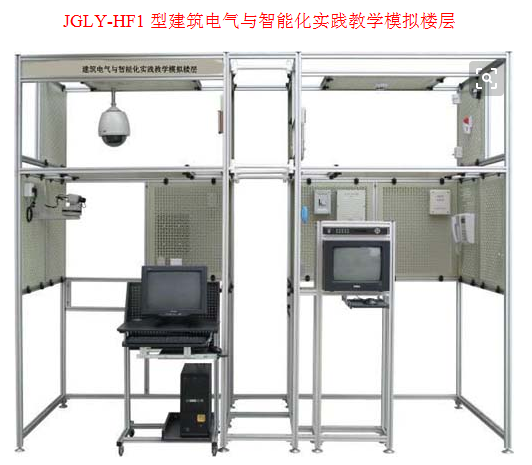

JGLY-HF1 型建筑電氣與智能化實踐教學模擬樓層

JGLY-HF1 型建筑電氣與智能化實踐教學模擬樓層

一、概述：
　　 建筑電氣與智能化實踐教學模擬樓層，是由 1 臺鋁合金支架和 17 塊網孔板搭建而成的兩層模擬樓宇建筑，分別模擬一棟樓宇建筑的一層機房、一層樓道、一層樓道大門、二層樓道、二層樓道窗戶、二層住戶、二層住戶大門、二層住戶窗戶、垂直豎井和建筑周邊。房間提供正反面?zhèn)葔�和頂墻的安裝范圍，可在上面安裝各種樓宇智能化器件；同時還提供房間大門和窗戶，可在上面安裝電插鎖、電磁鎖、門磁和窗戶防盜探測器等器件，實現智能建筑各類系統的安裝與運行，如 " 對講門禁及室內安防系統 " 和 " 閉路電視監控及周邊安防系統 " 等。
　　 相比于單層模擬樓層，兩層模擬樓層需要考慮智能建筑的多樓層結構關系，除了能夠培養學生的工程施工能力外，更能夠培養其工程設計能力與工程創新能力，符合高等院校的實踐教學需求。器件的安裝方式與實際工程一致，使用自攻螺絲與網孔板用膨脹固定件的配合，學生在模擬墻體的一邊便可單獨完成器件的固定；布線方式可選擇通過線槽布明線（網孔板正面）或通過理線環布暗線（網孔板反面）。
二、基本技術指標：
　　 鋁合金支架尺寸： 3010mm×1305mm×2550mm ；
　　 網孔板尺寸： 750mm×600mm×35mm ；
　　 能完成兩層樓的電氣安裝實訓；
　　 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準，采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、主體配置：
