7,固體流態化演示實訓臺
-固體流態化演示實驗裝置

技術指標

說 明

裝置功能

1. 學習直管摩擦阻力△P f 、直管摩擦系數λ的測定方法。

2. 掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。

3. 學習壓差傳感器測量壓差，流量計測量流量的方法。

4. 學習合理選擇坐標系的方法，掌握對數坐標系的使用方法。

5. 熟悉離心泵的結構與操作方法，了解常用的測壓儀表。

6. 掌握離心泵特性曲線的測定方法、表示方法，加深對離心泵性能的了解。

7. 掌握流量計的標定方法。

8. 了解文丘里流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。

設計參數

流體阻力：

光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：10~100KPa。常溫、常壓操作。

粗糙管：雷諾數：500~30000，液體流量：10~1000L/h，壓差范圍：20~150KPa。常溫、常壓操作。

閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，壓差范圍：10~200KPa。常溫、常壓操作。

流量及性能測定：

文丘里流量計流量：0.2~10m 3 /h，壓差范圍：10~200KPa。

渦輪流量計流量：0.5~8.0m 3 /h。

離心泵特性、管路性能：

液體流量：0～7.2m 3 /h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，

離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。

液體溫度：常溫。

公用設施

水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水，外配設備：無。

主要設備

304不銹鋼光滑管：管 內 徑d— 10m m ， 管長L—1 5 00 mm。

304不銹鋼粗糙管：管 內 徑d— 12m m ， 管長L—1 5 00 mm ，內裝不銹鋼螺旋絲 。

304不銹鋼局部管：管 內 徑d— 20 mm， 管長L—1 5 00 mm ，上有不銹鋼閥門一個 。

LZB-25水轉子流量計： 流量范圍 100～1000 L/ h 。

LZB-1 0 水轉子流量計：流量范圍10～100 L/ h 。

DN20 渦輪流量計：流量范圍0. 5 ～ 8.0 m 3 /h ，4-20mA遠傳輸出，流量檢測機構。

光電傳感器：數顯，測量范圍0~2999rpm，精度1rpm，轉速檢測機構。

壓差傳感器 ：量程 0～200KPa ，4-20mA遠傳輸出，壓差檢測機構。

文丘里流量計：文丘里喉徑：Φ 14m m。

單相矢量 變頻器，規格：（0-50）Hz 。

功率變送器、 智能 功率數字顯示儀 。

玻璃倒U型壓差計， 0- - 600 H 2 O 。

指針示壓力表：表盤直徑Φ100mm 測量范圍0-0. 4 MPa 精度1.5級 。

指針示真空表：表盤直徑Φ100mm 測量范圍-0.1-0MPa 精度1.5級 。

宇電 AI501溫度數字顯示儀 。

宇電 AI501流量數字顯示儀 。

宇電 AI 5 0 1 壓差 數字顯示儀 。

不銹鋼離心泵：功率 7 50W ，最大流量： 7.2 m 3 /h 。

水箱：304不銹鋼材質，容積100L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。

閥門：采用304不銹鋼閥和優質銅閥。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 2300*550*1800mm ( 長 × 寬 × 高 ) ，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

水流量

轉子流量計

就地顯示

手動閥控

水流量

渦輪流量計

數字流量?jī)x表

手動閥控

液體溫度

PT100鉑電阻

數字溫度儀表

無

泵進口壓力

指針式壓力表

就地顯示

無

泵出口壓力

指針式真空表

就地顯示

無

泵功率

功率變送器

數字功率儀表

無

壓差

壓差傳感器

數字壓力儀表

無

電機轉速

光電傳感器

數字 轉速 儀表

無

技術指標

說 明

裝置特點

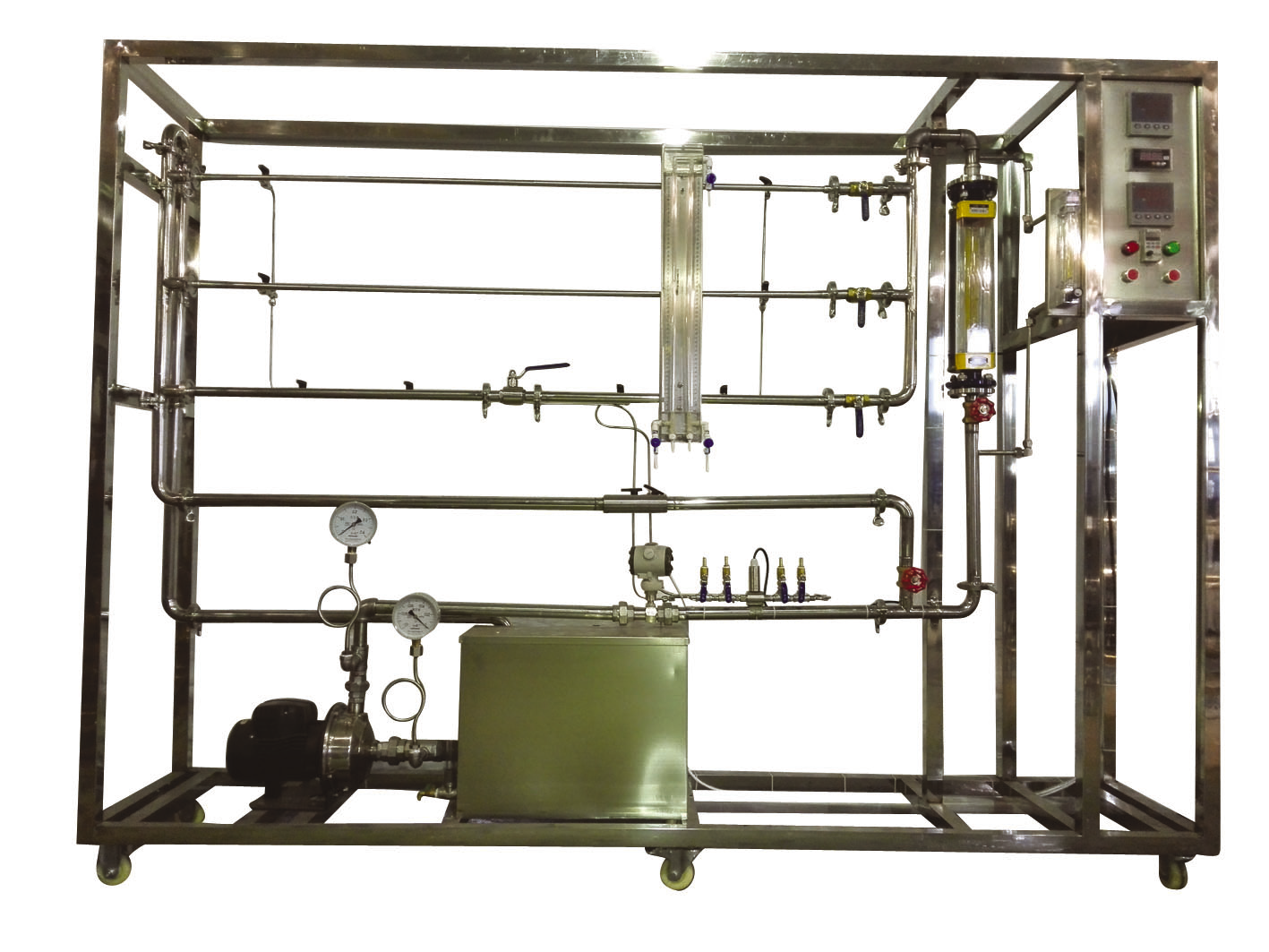

1、離心泵性能和流體阻力測定裝置合二為一，設備安裝在一個鋼質的可移動框架平臺之中，總體布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。

2、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

3、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。

4、電動機功率采用單相交流功率測量?jī)x表測得。與智能儀表相連實現電動機功率的自動測量，這種方法數據準確，可讓學生掌握電動機有效功率的實際測量方法。

5、電機轉速采用轉速傳感器進行測量，數字儀表轉換后顯示。

6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。

7、裝置設計可360度觀察，實現全方位教學與實驗。

8、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。 數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

裝置功能

1、學習直管摩擦阻力△P f 、直管摩擦系數λ的測定方法。

2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。

3、學習壓差傳感器測量壓差，流量計測量流量的方法。

4、學習合理選擇坐標系的方法，掌握對數坐標系的使用方法。

5、熟悉離心泵的結構與操作方法，了解常用的測壓儀表。

6、掌握離心泵特性曲線的測定方法、表示方法，加深對離心泵性能的了解。

7、掌握流量計的標定方法。

8、 了解文丘里流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。

設計參數

流體阻力：

光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：10~100KPa。常溫、常壓操作。

粗糙管：雷諾數：500~30000，液體流量：10~1000L/h，壓差范圍：20~150KPa。常溫、常壓操作。

閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，壓差范圍：10~200KPa。常溫、常壓操作。

流量及性能測定：

文丘里流量計流量：0.2~10m 3 /h，壓差范圍：10~200KPa。

渦輪流量計流量：0.5~8.0m 3 /h。

離心泵特性、管路性能：

液體流量：0～7.2m 3 /h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，

離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。

液體溫度：常溫。

公用設施

水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水，外配設備：無。

主要設備

304不銹鋼光滑管：管 內 徑d— 10m m ， 管長L—1 5 00 mm。

304不銹鋼粗糙管：管 內 徑d— 12m m ， 管長L—1 5 00 mm ，內裝不銹鋼螺旋絲 。

304不銹鋼局部管：管 內 徑d— 20m m ， 管長L—1 5 00 mm ，上有不銹鋼閥門一個 。

LZB-25水轉子流量計：流量范圍 100～1000 L/ h 。

LZB-1 0 水轉子流量計：流量范圍10～100 L/ h 。

DN20 渦輪流量計：流量范圍0. 5 ～ 8.0 m 3 /h ，4-20mA遠傳輸出，流量檢測機構。

壓差傳感器 ：量程 0～200KPa ，4-20mA遠傳輸出，壓差檢測機構。

文丘里流量計：文丘里喉徑：Φ 14m m。

單相矢量 變頻器，規格：（0-50）Hz 。

功率變送器、 智能 功率數字顯示儀 。

玻璃倒U型壓差計， 0--600mmH 2 O 。

壓力傳感器：測量范圍0-0.6MPa，精度0.5級。

負壓傳感器：測量范圍-0.1-0MPa，精度0.5級。

宇電AI708H（帶485接口）數顯轉速檢測儀。

宇電AI601（帶485接口）智能功率數字顯示儀。

宇電AI501（帶485接口）溫度數字顯示儀。

宇電AI702M（帶485接口）壓力數字顯示儀。

宇電AI501（帶485接口）流量數字顯示儀。

宇電AI702M（帶485接口）壓差數字顯示儀。

不銹鋼離心泵：功率 7 50W ，最大流量： 7.2 m 3/ h 。

水箱：304不銹鋼材質，容積100L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。

閥門：采用304不銹鋼閥和優質銅閥。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 2300*550*1800mm ( 長 × 寬 × 高 ) ，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

水流量

轉子流量計

就地顯示

手動閥控

水流量

渦輪流量計

數字顯示儀表 ， 精度： 0.5 %FS

變頻器

液體溫度

PT100鉑電阻

數字顯示儀表 ， 精度： 0.5 %FS

無

泵進口壓力

負壓傳感器

數字顯示儀表 ， 精度： 0.5 %FS

無

泵出口壓力

壓力傳感器

數字顯示儀表 ， 精度： 0.5 %FS

無

泵功率

功率變送器

數字顯示儀表 ， 精度： 0.5 %FS

無

壓差

壓差傳感器

數字顯示儀表 ， 精度： 0.5 %FS

無

電機轉速

光電傳感器

數字顯示儀表 ， 精度： 0.5 %FS

無

軟件組成

模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力、壓差、功率、轉速等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
