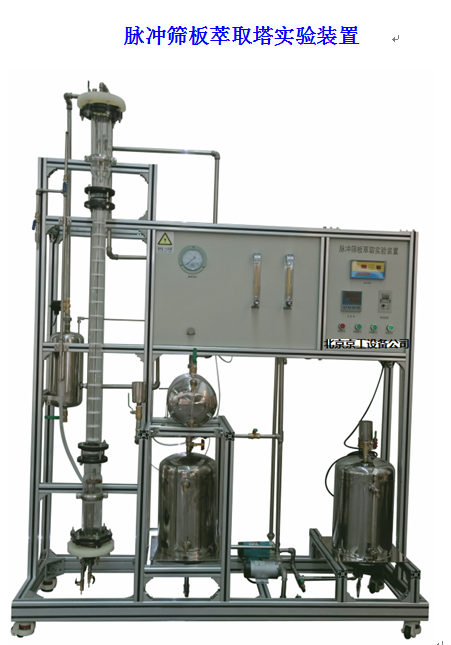

篩板萃取塔，塔兩端直徑較大部分為上澄清段（油水分離）和下澄清段。中間為兩相傳質段，在塔的下澄清段裝有脈沖管和輕相分布器；在上澄清段設有重相分布器、輕相出口以及緩沖器。萃取操作時，由脈沖發生器提供的脈沖氣流使塔內液體作上下往復運動，迫使液體經過篩板使分散相破碎成較小的液滴分散在連續相中，并形成強烈的上下湍動，從而促進傳質過程的進行。玻璃篩板塔：直徑Ф60mm，有效高 1000mm，板間距50~100mm；上、下擴大段直徑Ф100mm，高300~500mm。
進料泵：MP-20RM微型磁力泵，功率35W，最大流量0.5m3/h，揚程4m。
微型齒輪泵：220V三相電機，配變頻器。
4、流量計：玻璃轉子流量計2.5-25L/h，數量2支。
5、空壓機：無油靜音空壓機，功率750W。最大工作壓力0.8Mpa，帶油水分離器。
6、脈沖控制儀：無觸點脈沖控制儀，電壓220V，功率40W，脈沖間隔時間0.8-30s。
7、穩壓器：工作壓力0-0.8Mpa。
8、原料槽：容積20L，304衛生級不銹鋼。
9、萃取相罐：容積20L，304衛生級不銹鋼。
10、萃余相槽：容積20L，304衛生級不銹鋼。
11、宇電AI501數字轉數顯示儀。
宇電AI702M多路溫度顯示儀。
12、轉速傳感器：霍爾開關。
13、Pt100鉑電阻溫度傳感器 ：0—100℃。
14、正泰電器：接觸器、開關、漏電保護空氣開關。
15、304不銹鋼管路、管件及閥門。
16、儀表柜：測控、電器設備在實驗架上。
17、外形尺寸：1700×550×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
