7,固體流態化演示實訓臺
-固體流態化演示實驗裝置

分 項

說 明

設計參數

攪拌電壓： 0 — 200V 、轉速 : 0--1500 r/min 。

操作壓力： 0-5MPa 、操作溫度：常溫 -200 ℃ 。

公用 設施

水：：裝置冷凝器連接自來水。

電：電壓 AC220V ，功率 2.0KW ，標準單相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。

主要設備

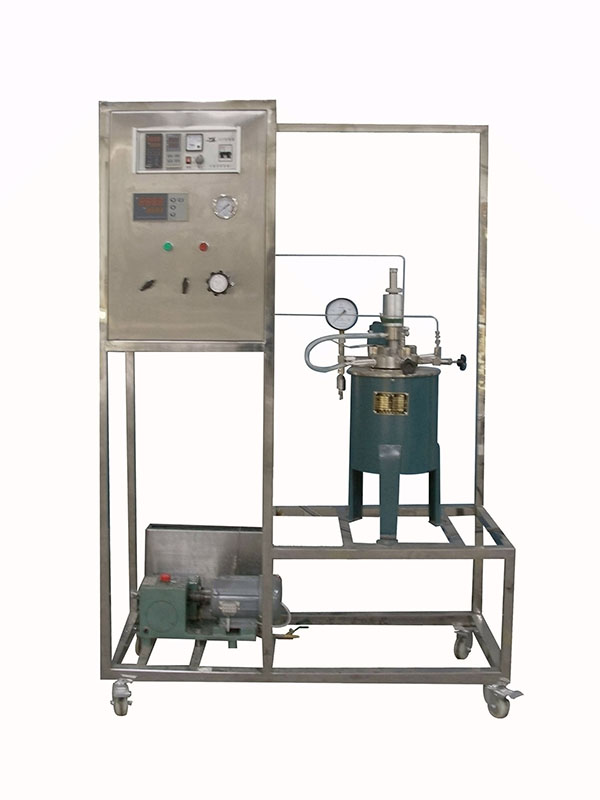

反應釜由電加熱爐、反應裝置、攪拌和傳動系統，以及安全閥等組成。

304不銹鋼攪拌反應器，反應釜容積1L，使用壓力范圍：常壓-5MPa，最高使用溫度200℃，釜蓋上進氣口配針型閥、取樣口配針型閥、防爆口配安全閥。

壓力控制采用304不銹鋼調壓閥。

釜加熱爐功率：1.5KW，攪拌轉速：0-1500r/min。

轉子流量計LZB-3，測量范圍：16-160ml/min，1臺。

反應器內溫度顯示：宇電AI701，1臺。

宇電AI518數字溫度控制儀，1臺。

攪拌速度傳感器1臺。

數字轉速測定儀1臺。

壓力表量程為6MPa，1臺。

計量泵功率30W；最大流量2L/h；沖程頻率120r/ min；吸程2m。

電器：接觸器、開關、漏電保護空氣開關 。

304不銹鋼管路、管件及閥門 。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 1200*500*1600mm (長 × 寬 × 高) ， 帶腳輪 及禁錮腳 。

測控組成

變量

檢測機構

顯示機構

執行機構

釜內 溫度

K 型熱電偶

數字 溫度 儀

無

加熱爐溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

壓力

指針壓力表

就地顯示

無

流量

轉子流量計

轉子流量計

手動閥控

電機轉速

轉速表

數顯轉速表

調速器
