7,固體流態化演示實訓臺
-固體流態化演示實驗裝置

技術指標

說 明

裝置功能

1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。

2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。

3、測定湍流狀態下流體流經閥門時的局部阻力系數。

4、學習壓差傳感器測量壓差，流量計測量流量的方法。

5、 學習合理選擇坐標系的方法。

設計參數

流體阻力：

光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：10~100KPa。常溫、常壓操作。

粗糙管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：20~150KPa。常溫、常壓操作。

閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，壓差范圍：10~200KPa。常溫、常壓操作。

公用設施

水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水，外配設備：無。

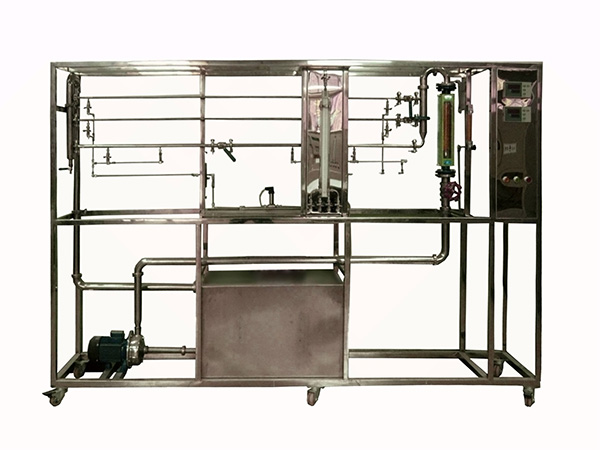

主要設備

304不銹鋼光滑管：管徑 內徑 d— 10m m ， 管長L—1 5 00 mm。

304不銹鋼粗糙管：管徑 內徑 d— 12m m ， 管長L—1 5 00 mm ，內裝不銹鋼螺旋絲 。

304不銹鋼局部管：管徑 內徑 d— 20m m ， 管長L—1 5 00 mm ，上有不銹鋼閥門一個 。

LZB-25水轉子流量計：流量范圍100～1000 L/ h 。

LZB-1 0 水轉子流量計：流量范圍10～100 L/ h 。

倒U型壓差計，0--600mmH 2 O。

壓差傳感器 ：量程 0～200KPa ，4-20mA遠傳輸出，壓差檢測機構。

宇電 AI501溫度數字顯示儀 。

宇電 AI 5 0 1 壓差 數字顯示儀 。

不銹鋼離心泵：功率550W，最大流量5.2m 3 /h。

水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。

閥門：采用304不銹鋼閥和優質銅閥。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 2200*550*1800mm ( 長 × 寬 × 高 ) ，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

水流量

轉子流量計

就地顯示

手動閥控

壓差

壓差傳感器

數字壓力儀表

無

液體溫度

PT100鉑電阻

數字溫度儀表

無

技術指標

說 明

裝置特點

•  實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。

2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。

4、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

5、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

6、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。

7、   整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。

8、裝置設計可360度觀察，實現全方位教學與實驗。

9、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。 數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

裝置功能

1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。

2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。

3、測定湍流狀態下流體流經閥門時的局部阻力系數。

4、學習壓差傳感器測量壓差，流量計測量流量的方法。

5、 學習合理選擇坐標系的方法。

設計參數

流體阻力：

光滑管：雷諾數：500~30000，液體流量：10~1000 L/h ，壓差范圍：10~100KPa。常溫、常壓操作。

粗糙管：雷諾數：500~30000，液體流量：10~1000 L/h ，壓差范圍：20~150KPa。常溫、常壓操作。

閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h ，壓差范圍：10~200KPa。常溫、常壓操作。

公用設施

水：裝置自帶304不銹鋼水箱，連接自來水，實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水，外配設備：無。

主要設備

304不銹鋼光滑管：管 內 徑d— 10 mm， 管長L—1 5 00 mm。

304不銹鋼粗糙管：管 內 徑d— 12 mm， 管長L—1 5 00 mm ，內裝不銹鋼螺旋絲 。

304不銹鋼局部管：管 內 徑d— 20 mm， 管長L—1 5 00 mm ，上有不銹鋼閥門一個 。

LZB-25水轉子流量計：流量范圍100～1000 L/ h 。

LZB-1 0 水轉子流量計：流量范圍10～100 L/ h 。

DN20 渦輪流量計：流量范圍0. 5 ～ 8.0 m 3 /h ，4-20mA遠傳輸出，流量檢測機構 。

倒U型壓差計，0--600mmH 2 O。

壓差傳感器 ：量程 0～200KPa ，4-20mA遠傳輸出，壓差檢測機構。

宇電 AI501 （帶485接口） 溫度數字顯示儀 。

宇電 AI 5 0 1 （帶485接口） 流量 數字顯示儀 。

宇電 AI 5 0 1 （帶485接口） 壓差 數字顯示儀 。

不銹鋼離心泵：功率550W，最大流量5.2m 3 /h。

水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。

閥門：采用304不銹鋼閥和優質銅閥。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 2200*550*1800mm ( 長 × 寬 × 高 ) ,帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

水流量

轉子流量計

就地顯示

手動閥控

水流量

渦輪流量計

數字顯示儀表 ， 精度： 0.5 %FS

手動閥控

壓差

壓差傳感器

數字顯示儀表 ， 精度： 0.5 %FS

無

液體溫度

PT100鉑電阻

數字顯示儀表 ， 精度： 0.5 %FS

無

軟件組成

模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。

技術指標

說 明

裝置特點

實訓臺 數據穩定，重現性好，能給實驗者較明確的流體阻力概念。

2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。

4、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

5、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用差壓傳感器測量，工藝美觀，操作方便。

6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。

7、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。

2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。

3、測定湍流狀態下流體流經閥門時的局部阻力系數。

4、采用四點測壓法精確測定局部阻力。

5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
6、裝置可實現移動終端掃碼，獲取裝置工藝視頻介紹。

設計參數

流體阻力：

光滑管：雷諾數：0.80～6.0×104，液體流量：0.5~10 m3/h ，壓差范圍：10~100KPa。常溫、常壓操作。

粗糙管：雷諾數：0.60～6.0×104，液體流量：0.5~10 m3/h，壓差范圍：20~150KPa。常溫、常壓操作。

閥門局部阻力：雷諾數1.35～6.0×104，液體流量：0.5~10 m3/h，壓差范圍：10~200KPa。常溫、常壓操作。

公用設施

水：裝置自帶透明水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水，外配設備：無。

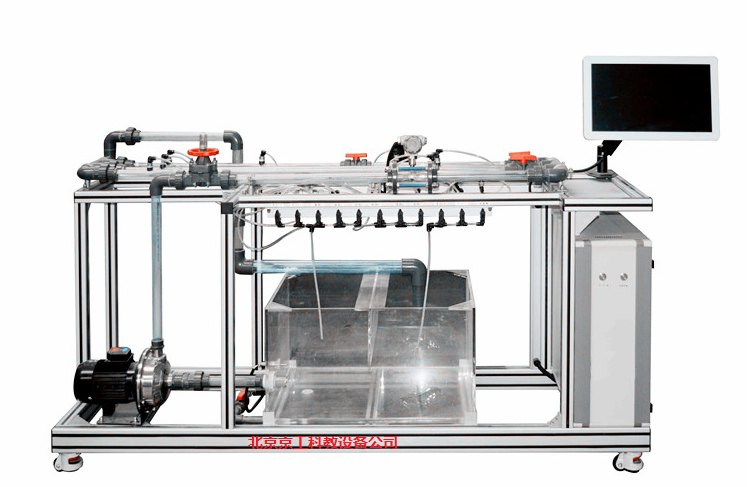

主要設備

1、粗管測量段：DN 20mm，透明可視，管長1000 mm，Re范圍0.80～6.0×104。

2、細管測量段：DN 15mm，透明可視，1000 mm，Re范圍0.60～6.0×104。

3、局部阻力：DN 15mm，四點取壓，1000 mm，Re范圍1.35～6.0×104,上裝閥門一個。

4、渦輪流量傳感器：量程0.5-10 m3//h，分辨率0.001 m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。

5、壓差傳感器：壓差范圍：10~200KPa，分辨率0.01 KPa，4-20mA輸出數字顯示，壓力檢測機構。

6、循環水箱：≥100L，優質透明有機玻璃,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

7、管路：透明材質，壁厚≥2.5mm。

8、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。

9、304不銹鋼離心泵：功率550W，最大流量6m3/h，揚程14m。

電器：接觸器、開關、漏電保護空氣開關。

11、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。

12、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

13、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。

14、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制。

15、額定電壓：220V，總功率：1.0kW。

16、外形尺寸：2200×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪.

17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理

念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生

工程化理念。

測控組成

變量

檢測機構

顯示機構

執行機構

水流量

渦輪流量計

觸摸屏

手動閥控

壓差

壓差傳感器

觸摸屏

無

液體溫度

PT100鉑電阻

觸摸屏

無
