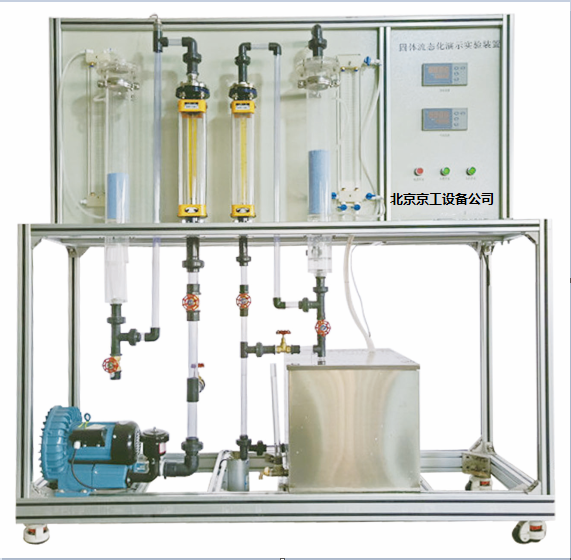

1、鼓風機：旋渦氣泵,功率 550W，最大流量70m3/h。
2、水泵為304不銹鋼增壓泵，額定流量15L/min，功率90W，揚程12m。
3、流化床管內徑：φ70mm；高：700mm,優質全透明有機玻璃材質；固定床高度可達150mm,流化范圍可達550mm，床體上標有刻度。
4、流體發布器及顆粒支撐板，40目不銹鋼。
5、床體顆粒填充物為粒徑徑0.8mm玻璃珠，球形度0.9。
6、流量測量：采用轉子流量計測量,液體流量：40-400 L/h,氣體流量：2.5-25 m3/h。
7、壓差測量：氣體床層壓差測量采用倒U型壓差計，液體床層壓差測量采用U型壓差計。
8、溫度測量與控制系統：含溫度傳感器、溫度儀表等。溫控傳感器: 采用Pt100型鉑熱電阻測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫度儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品已獲第三方權威機構檢測獲得CE認證標志。
9、水箱：容積90L,優質透明有機玻璃,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
10、空氣緩沖罐：304不銹鋼制作，對空氣進行緩沖穩壓后輸入床體。
11、管路：透明材質，壁厚≥2.5mm。
12、接觸器、開關、漏電保護空氣開關。
13、儀表柜：測控、電器設備在實驗架上。
14、外形尺寸：1650×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理
念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生
工程化理念。 |
