7,固體流態化演示實訓臺
-固體流態化演示實驗裝置

技術指標

說 明

裝置功能

1、了解填料吸收塔的結構、流程及操作方法。

2、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。

3、測定總傳質系數Kya，并了解其影響因素。

設計參數

液相體積傳質系數 ： 0.006 — 0.02 （ m/s ）。

空氣流量： 0.4 ～ 4.0m 3 /h 。

二氧化碳 流量： 0.16 ～ 1.6L/min 。

填料塔壓降： 0.6 — 1.5KPa ；常溫、常壓操作。

公用設施

水：裝置自帶 304 不銹鋼水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。

電：電壓 AC220V ，功率 1.5KW ，標準單相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）， CO 2 來自氣體鋼瓶。

實驗物料：水 -- C O 2 。

外配設備： 二氧化碳鋼瓶及減壓閥、 化學分析儀。（用戶自配）

主要設備

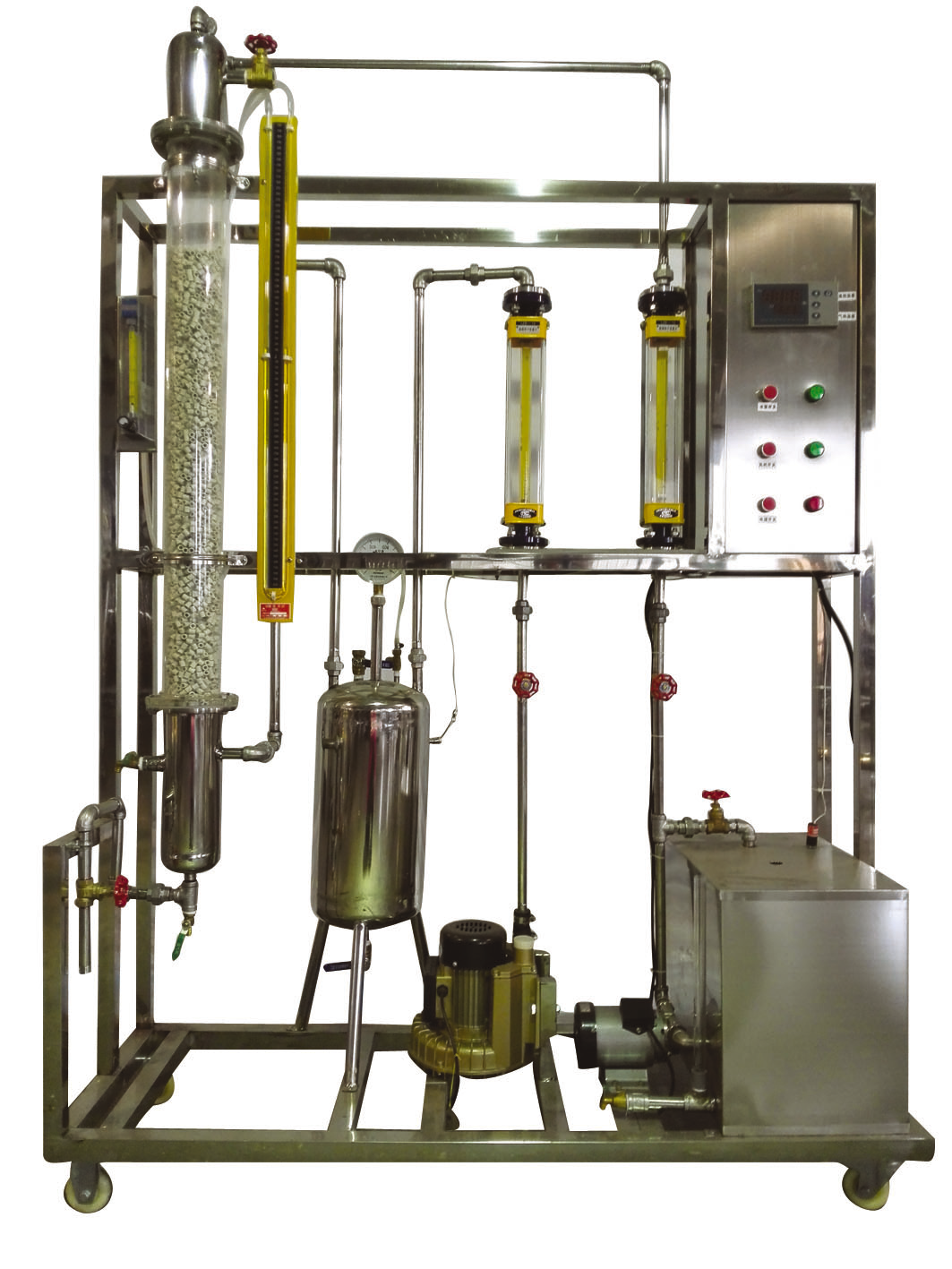

玻璃填料吸收塔： , 內裝φ 10 × 10mm 拉西環不銹鋼填料；填料塔內徑 D =9 0m m 。

吸收塔填料層有效高度 Z ＝ 800mm �！　　�

LZB- 3 C O 2 轉子流量計： 流量范圍 0.16 ～ 1.6L / min 。

LZB- 15 空氣轉子流量計：流量范圍 0. 4 ～ 4.0 m 3 / h 。

LZB-1 5 水轉子流量計：流量范圍 1 6 ～ 1 6 0 L/ h 。

宇電 AI 702M 多路 溫度數字顯示儀 。

壓差計： U 型壓差計，觀察上下塔壓降變化。

混合穩壓罐： 304 不銹鋼制作，對空氣和二氧化碳?xì)怏w充分混合、穩壓后輸入吸收塔

鼓風機：旋渦氣泵,功率 2 50W ， 最大流量 3 0 m 3 / h 。

不銹鋼 增壓 泵：功率 9 0W，最大流量 1 m 3 /h 。

電器：接觸器、開關、漏電保護空氣開關。

304 不銹鋼管路、管件及閥門。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304 不銹鋼材質框架 1500*500*2000mm ( 長 × 寬 × 高 ) ， 帶腳輪 及禁錮腳 。

測控組成

變量

檢測機構

顯示機構

執行機構

液體 進口溫度

Pt100 鉑電阻

數顯儀表

無

氣體進口溫度

Pt100 鉑電阻

數顯儀表

無

液體 流量

轉子 流量計

流量計 就地顯示

手動閥門

CO 2 流量

轉子 流量計

流量計就地顯示

手動閥門

空氣流量

轉子 流量計

流量計就地顯示

手動閥門

塔體壓降

U 型壓力計

就地顯示

無

CO 2 液體濃度

化學分析

技術指標

說 明

裝置特點

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

4、全塔氣液接觸現象可視。

5、本實驗裝置采用二氧化碳——水體系。 CO 2 氣體無味、無毒、廉價，所以氣體吸收實驗常選擇 CO 2 作為溶質組分。

6、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。

7、裝置設計可360度觀察，實現全方位教學與實驗。

8 、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故。

裝置功能

1、了解填料吸收塔的結構、流程及操作方法。

2、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。

3、測定總傳質系數Kya，并了解其影響因素。

設計參數

液相體積傳質系數 ： 0.006 — 0.02 （ m/s ）。

空氣流量： 0.4 ～ 4.0m 3 /h 。

二氧化碳 流量： 0.16 ～ 1.6L/min 。

填料塔壓降： 0.6 — 1.5KPa ；常溫、常壓操作。

公用設施

水：裝置自帶 304 不銹鋼水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。

電：電壓 AC220V ，功率 1.5KW ，標準單相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）， CO 2 來自氣體鋼瓶。

實驗物料：水 -- C O 2 。

外配設備： 二氧化碳鋼瓶及減壓閥、 化學分析儀。（用戶自配）

主要設備

玻璃填料吸收塔： , 內裝φ 10 × 10mm 拉西環不銹鋼填料；填料塔內徑 D = 90mm 。

吸收塔填料層有效高度 Z ＝ 800mm 。　　　

LZB- 3 C O 2 轉子流量計：流量范圍 0.16 ～ 1.6L / min 。

空氣流量計： 孔板流量計， 孔板喉徑： φ 10m m ， 壓差傳感器 0 ～ 2 K P a 。

液體流量： DN6 渦輪流量計：流量范圍 10 ～ 600 L/h ， 4-20mA 遠傳輸出，流量檢測機構。

塔體 床層壓降由 5KPa差壓傳感器 測取 ， 觀察上下塔壓降變化。

宇電 AI702M （帶485接口） 多路溫度數字顯示儀。

宇電 AI702M （帶485接口） 多路流量數字顯示儀。

宇電 AI501 （帶485接口） 數字壓差顯示儀。

混合穩壓罐： 304 不銹鋼制作，對空氣和二氧化碳?xì)怏w充分混合、穩壓后輸入吸收塔

鼓風機：旋渦氣泵,功率 2 50W ， 最大流量 3 0 m 3 / h 。

不銹鋼 增壓 泵：功率 9 0W，最大流量 1 m 3 / h 。

電器：接觸器、開關、漏電保護空氣開關。

304 不銹鋼管路、管件及閥門。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304 不銹鋼材質框架 1500*500*2000mm ( 長 × 寬 × 高 ) ， 帶腳輪 及禁錮腳 。

測控組成

變量

檢測機構

顯示機構

執行機構

液體 進口溫度

Pt100 鉑電阻

數字顯示儀表 ， 精度： 0.5 %FS

無

氣體進口溫度

Pt100 鉑電阻

數字顯示儀表 ， 精度： 0.5 %FS

無

液體 流量

渦輪 流量計

數字顯示儀表 ， 精度： 0.5 %FS

變頻器

CO 2 流量

轉子 流量計

流量計就地顯示

手動閥門

空氣流量

孔板 流量計

數字顯示儀表 ， 精度： 0.5 %FS

變頻器

塔體壓降

差壓傳感器

數字顯示儀表 ， 精度： 0.5 %FS

無

CO 2 液體濃度

化學分析

氣相色譜儀

六通閥

軟件組成

模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
