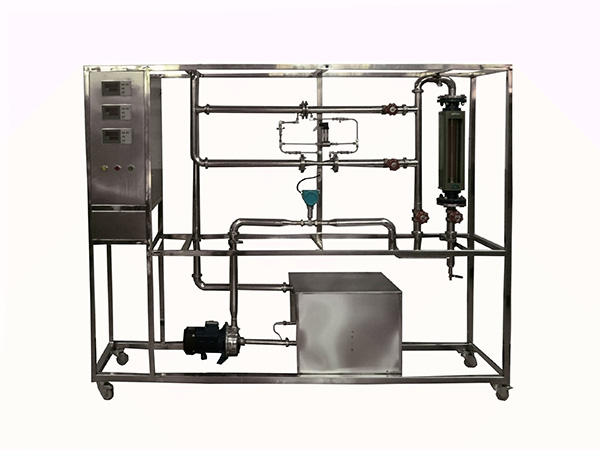

7,固體流態化演示實訓臺
-固體流態化演示實驗裝置

技術指標

說 明

裝置功能

1 、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和

主要特點。

2 、掌握流量計的標定方法。

3 、了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。

4 、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。

5 、測定節流式流量計（孔板、文丘里）的流量標定曲線。

6 、測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。

7 、測定轉子流量計的流量標定曲線。

設計參數

孔板流量計流量： 0.2~10m 3 /h ，壓差范圍： 10~100KPa

文丘里流量計流量： 0.2~10m 3 /h ，壓差范圍： 10~150KPa

轉子流量計流量： 0.4~4m 3 /h 。

渦輪流量計流量： 0.1~10m 3 /h 。

溫度：常溫。

公用設施

水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水，外配設備：無。

主要設備

LZB-40 水轉子流量計： 流量范圍 400 ～ 4000 L/h 。

孔板流量計流量： 0.2~10m 3 /h ，孔板流量計：孔板喉徑： Φ 20mm 。

文丘里流量計流量： 0.2~10m 3 /h ，文丘里流量計：文丘里喉徑： Φ 14mm 。

DN20 渦輪流量計：流量范圍0. 5 ～ 8.0 m 3 /h ，4-20mA遠傳輸出，流量檢測機構 。

壓差傳感器：量程 0 ～ 150KPa ， 4-20mA 遠傳輸出，差壓檢測機構。

宇電 AI501 流量數字顯示儀。

宇電 AI501 溫度數字顯示儀。

宇電 AI501 壓差數字顯示儀。

不銹鋼離心泵：功率 550W ，最大流量 5.2m 3 /h 。

水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。

閥門：采用304不銹鋼閥和優質銅閥。

電器：接觸器、開關、漏電保護空氣開關。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 1800*500*1800mm ( 長 × 寬 × 高 ) ，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

水流量

轉子流量計

就地顯示

手動閥控

壓差

壓差傳感器

數字壓力儀表

無

液體溫度

PT100鉑電阻

數字溫度儀表

無

渦輪流量

傳感器

數字流量?jī)x表

手動閥控

技術指標

說 明

裝置特點

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。

3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

4、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

5 、實驗系統裝置綜合了文丘里和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。

6 、實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表系統；節流壓差采用壓力傳感器和數字儀表系統。

7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。

8、裝置設計可360度觀察，實現全方位教學與實驗。

9、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。 數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

裝置功能

1 、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和

主要特點。

2 、掌握流量計的標定方法。

3 、了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。

4 、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。

5 、測定節流式流量計（孔板、文丘里）的流量標定曲線。

6 、測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。

7 、測定轉子流量計的流量標定曲線。

設計參數

孔板流量計流量： 0.2~10m 3 /h ，壓差范圍： 10~100KPa 。

文丘里流量計流量： 0.2~10m 3 /h ，壓差范圍： 10~150KPa 。

轉子流量計流量： 0.4~4m 3 /h 。

渦輪流量計流量： 0.1~10m 3 /h 。

溫度：常溫。

公用設施

水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水。外配設備：無。

主要設備

LZB-40 水轉子流量計： 流量范圍 400 ～ 4000 L/h 。

孔板流量計流量： 0.2~10m 3 /h ，孔板流量計：孔板喉徑： Φ 20mm 。

文丘里流量計流量： 0.2~10m 3 /h ，文丘里流量計：文丘里喉徑： Φ 14mm 。

DN20 渦輪流量計：流量范圍0. 5 ～ 8.0 m 3 /h ，4-20mA遠傳輸出，流量檢測機構 。

壓差傳感器：量程 0 ～ 150KPa ， 4-20mA 遠傳輸出，差壓檢測機構。

宇電 AI501 流量數字顯示儀。

宇電 AI501 溫度數字顯示儀。

宇電 AI501 壓差數字顯示儀。

不銹鋼離心泵：功率 550W ，最大流量 5.2m 3 /h 。

水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。

閥門：采用304不銹鋼閥和優質銅閥。

電器：接觸器、開關、漏電保護空氣開關。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 1800*500*1800mm ( 長 × 寬 × 高 ) ，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

水流量

轉子流量計

就地顯示

手動閥控

壓差

壓差傳感器

數字顯示儀表 ， 精度： 0.5 %FS

無

液體溫度

PT100鉑電阻

數字顯示儀表 ， 精度： 0.5 %FS

無

渦輪流量

傳感器

數字顯示儀表 ， 精度： 0.5 %FS

手動閥控

軟件組成

模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
