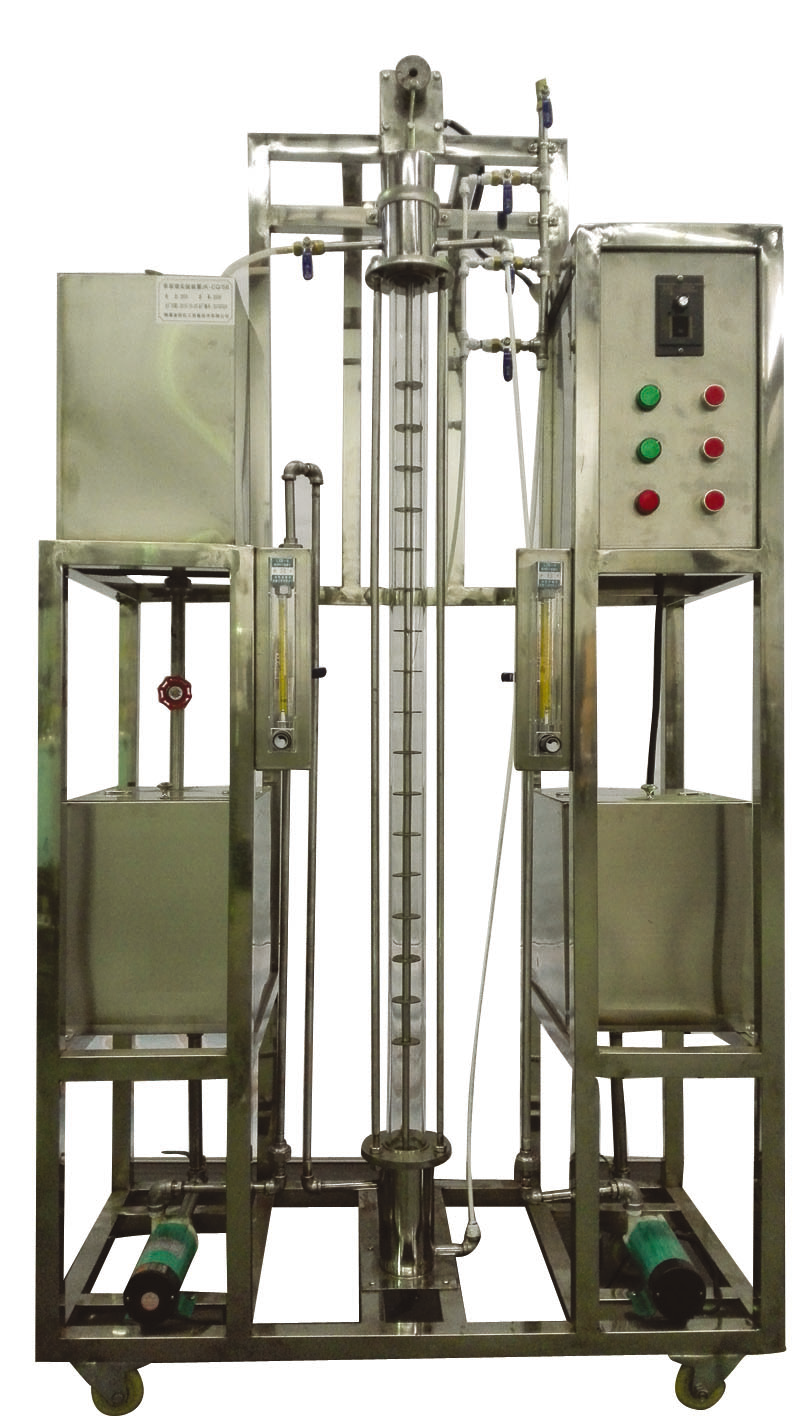

7,固體流態化演示實訓臺
-固體流態化演示實驗裝置

技術指標

說 明

裝置功能

1、了解振動篩板萃取實驗裝置的構造和應用。

2、測定萃取效率。

3、掌握振動頻率與萃取效率的相互關系。

設計參數

常溫、常壓操作。

萃取塔轉動頻率： 20 — 250r/min 。

傳質單元數 N OE ：0.4 — 3.0 。

傳質單元高度H OE ：0.3 — 2.0 m。

體積總傳質系數,K Yea ：2.0 × 10 4 --2.0 × 10 5 kgA/[m 3 .h.(kgA/kgs)] 。

水流量： 1.6 ～ 16 L/h 。

煤油流量： 1.6 ～ 16 L/h 。

公用設施

水：裝置自帶不銹鋼水箱，連接自來水接入。

電：電壓 AC220V ，功率 1KW ，標準 單 相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。

實驗物料：水 — 煤油 — 苯甲酸。

外配設備 、藥品 ： 煤油 — 苯甲酸、 N a(OH) 2 標準液、化學分析儀。

主要設備

304 不銹鋼水箱： 250*250*250mm 三個 。

萃取塔全為玻璃制作。直徑為φ 45 mm ， 高度為 1 2 00mm 。共 20 塊篩板組成，周圍用螺桿固定。能很好的觀察到實驗的全過程 。

定位器：倒 U 狀 ，直徑φ 10mm ， 304 不銹鋼材 質。

可調速電機： 電壓AC220V，功率 60 W， 電機的 振動 轉速由電位器手動調節（帶限速裝置） 。

LZB- 4 水轉子流量計：流量范圍 1 .6 ～ 1 6 L/ h 。

宇電 AI501 數字 轉數顯示儀 。

宇電 AI 702M 多路 溫度顯示儀 。

轉速傳感器：霍爾開關 。

Pt100 鉑 電阻溫度 傳感器 ： 0 — 100 ℃ 。

MP 型磁力驅動泵（兩臺）：功率 30 Ｗ，揚程8m 。

正泰電器：接觸器、開關、漏電保護空氣開關。

304 不銹鋼管路、管件及閥門。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304 不銹鋼材質框架 1200*500*2000m （ 長 × 寬 × 高 ），帶腳輪 及禁錮腳 。

測控組成

變量

檢測機構

顯示機構

執行機構

振動頻率

霍爾開關

轉數顯示儀

調速器

水流量

轉子流量計

轉子流量計

手動閥門

油流量

轉子流量計

轉子流量計

手動閥門

溫度

PT100 鉑電阻

數字溫度計

無

技術指標

說 明

裝置特點

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

4、 塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。

5、塔內構件及管道均由304不銹鋼材質制作。

6、裝置設計可360度觀察，實現全方位教學與實驗。

7、 能在線監測實驗原始數據，并可顯示數據曲線。配真彩色TFT觸摸屏帶RS485接口，數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行杜絕安全事故。

裝置功能

1、了解振動篩板萃取實驗裝置的構造和應用。

2、測定萃取效率。

3、掌握振動頻率與萃取效率的相互關系。

設計參數

常溫、常壓操作。

萃取塔轉動頻率： 20 — 250r/min 。

傳質單元數 N OE ：0.4 — 3.0 。

傳質單元高度H OE ：0.3 — 2.0 m。

體積總傳質系數,K Yea ：2.0 × 10 4 --2.0 × 10 5 kgA/[m 3 .h.(kgA/kgs)] 。

水流量： 1.6 ～ 16L/h 。

煤油流量： 1.6 ～ 16L/h 。

公用設施

水：裝置自帶 304 不銹鋼水箱，連接自來水接入。

電：電壓 AC220V ，功率 1.0KW ，標準 單 相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。

實驗物料：水 — 煤油 — 苯甲酸。

外配設備 、藥品 ： 煤油 — 苯甲酸、 N a(OH) 2 標準液、化學分析儀。

主要設備

304 不銹鋼水箱： 250*250*250mm 三個 。

萃取塔全為玻璃制作。直徑為φ 45 mm 高度為 1 2 00mm 。共 20 塊篩板組成，周圍用螺桿固定。能很好的觀察到實驗發生的全過程 。

定位器：倒 U 狀 ，直徑φ 10mm ， 304 不銹鋼材 質。

可調速電機： 電壓AC220V，功率 60 W， 電機的 振動 轉速由 調速器 由變頻器調節。

輕重相流量計：金屬遠傳轉子流量計 ， 流量范圍 1 .6 ～ 1 6 L ／ h ， 4-20mA遠傳輸出，流量檢測機構。

宇電 AI501 （帶485接口） 數字 轉 速 顯示儀 。

宇電 AI 702M （帶485接口） 多路 溫度顯示儀 。

宇電 AI 702M （帶485接口） 多路流量 顯示儀 。

測轉速傳感器：霍爾開關 。

Pt100 熱電阻溫度計 ： 0 — 100 ℃ 。

MP 型磁力驅動泵（兩臺）：功率 30 Ｗ，揚程8m 。

正泰電器：接觸器、開關、漏電保護空氣開關。

304 不銹鋼管路、管件及閥門。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304 不銹鋼材質框架 1200*500*2000mm （ 長 × 寬 × 高 ），帶腳輪 及禁錮腳 。

測控組成

變量

檢測機構

顯示機構

執行機構

振動頻率

霍爾開關

數字顯示儀表 ， 精度： 0.5 %FS

變頻器

溫度

Pt100 鉑電阻

數字顯示儀表 ， 精度： 0.5 %FS

無

水流量

金屬轉子流量計

數字顯示儀表 ， 精度： 0.5 %FS

手動閥門

油流量

金屬轉子流量計

數字顯示儀表 ， 精度： 0.5 %FS

手動閥門

軟件組成

模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、轉速等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
