1、304不銹鋼蒸汽發生器：功率2.0KW，可調，帶保溫層。蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。蒸汽發生器帶有壓力保護裝置，壓力可調節設置，能高低壓報警。
2、304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。
3、玻璃觀測段 長度200mm石英玻璃視窗，觀測視窗為雙層玻璃結構，能保護觀測安全，外包有機玻璃管防護。
4、304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。
5、304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2 。
6、304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。

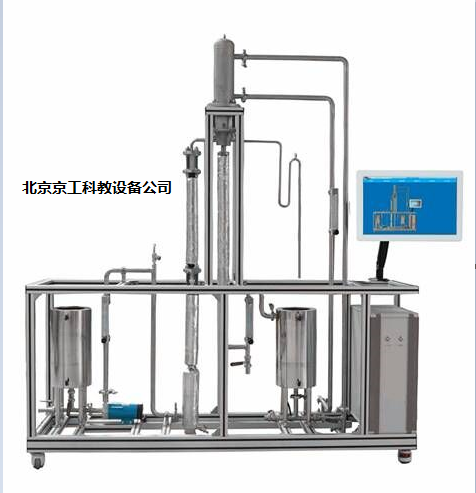

7、單管升膜蒸發器尺寸，管內徑14mm，管長1400mm。套管外徑57mm，管長1400mm。
8、LZB-10轉子流量計：流量范圍6～60L/h 。
9、不銹鋼離心泵1臺。水循環真空泵，絕對壓力≤3.3kpa。
10、原料箱，容積80L，304不銹鋼材質。
11、主體溫度、壁面溫度、蒸汽溫度熱電偶6支。
12、宇電AI702M多路數字溫度顯示儀。
宇電AI518溫度控制儀（帶手動功能）。
13、正泰電器：接觸器、開關、漏電保護空氣開關。
14、儀表柜：測控、電器設備在實驗架上。
15、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
